一、前言：


09年乐动版熊猫，1.3手动版，行程6万5千公里。发电机皮带、空调皮带均已到了更换期限。主要是噪音比较大了，所以购买了新皮带，还听朋友说可以同时换掉空调皮带的涨紧轮轴承，因为那个轴承也是个消耗品，轴承噪音也不小。


二、配件：


1、发电机皮带1条，型号：5PK960；此皮带又称水泵皮带；


2、空调皮带1条，型号：4PK830（4PK815也行）；


3、空调皮带涨紧轮轴承1枚，轴承型号：6203（各品牌轴承还有各种不同后缀）我买的洛阳轴承出的，6203E-RZ，双面胶盖密封。


价格：发电机皮带40，空调皮带30，6203轴承6块。（各配件因品牌不同价格有差异）


三、动手才是硬道理：

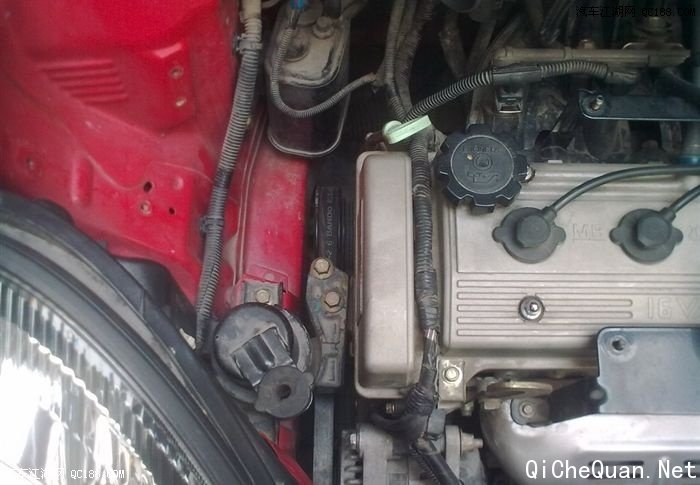

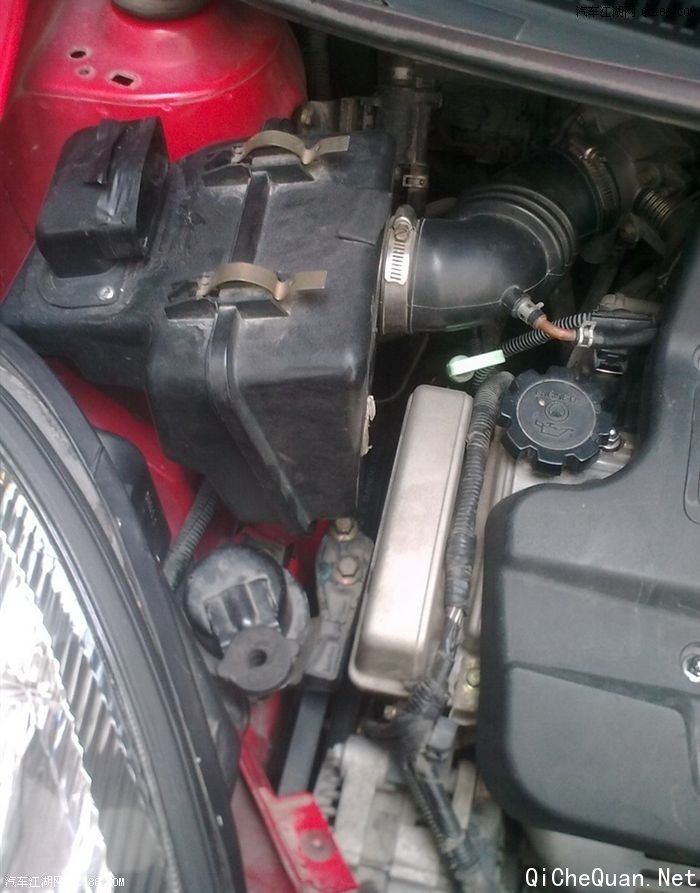

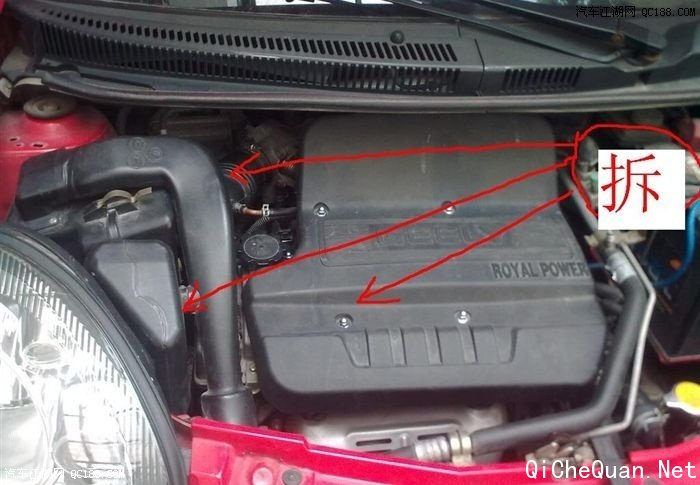

1、开工了，打开发动机机舱盖，露出内脏，下图所示三个黑东西都要拆。


2、以下是拆了空气进气管。

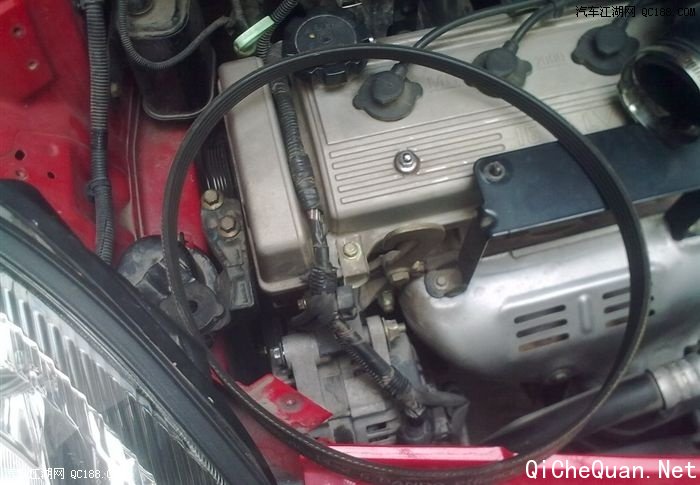

3、继续拆，看到皮带了。这上面这条是发电机水泵皮带。

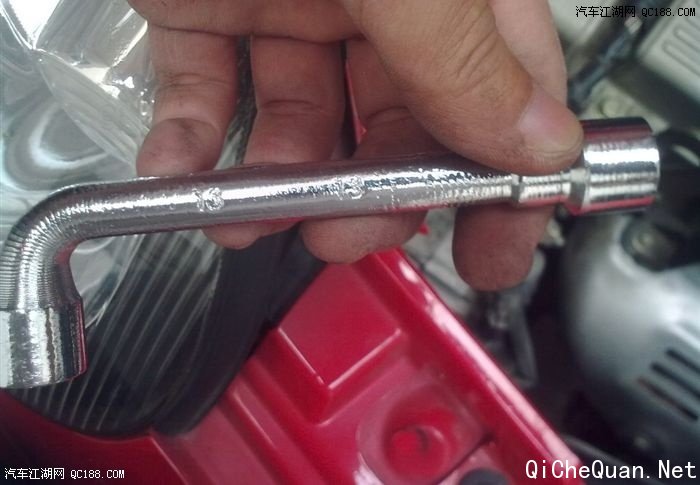

4、下图放大点，发电机部位.。首先用14号扳手拧松这一颗发电机固定螺丝，松开几圈即可。

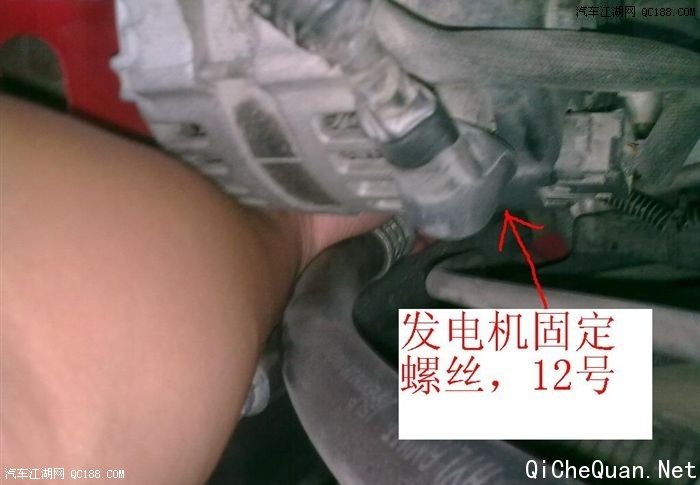

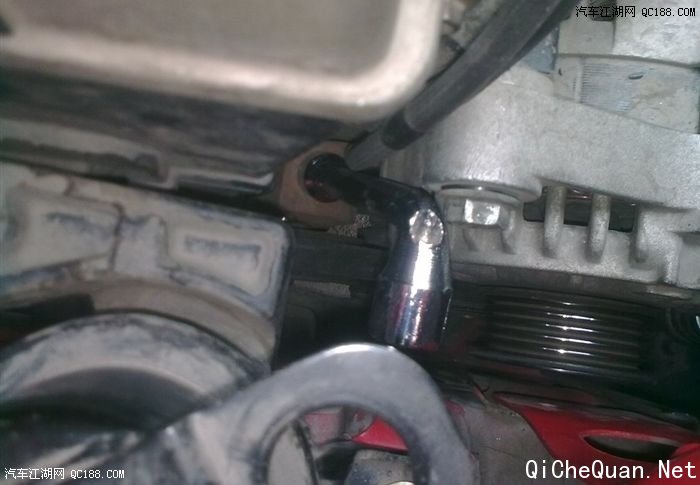

5，重点来了，接下来要拆发电机皮带，必须先调松发电机。发电机本身起到涨紧发电机皮带的作用，因此先调松。调节的两个螺丝都在发电机底部。一个是锁定螺丝，一个是松紧调节螺丝。下图先拧松锁定螺丝，注意了，是用12号扳手。

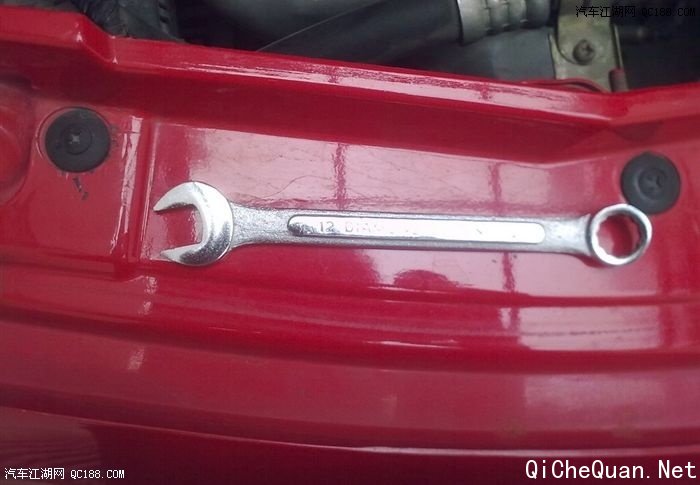

这样的一头梅花一头开口的12号小扳手刚刚好用：

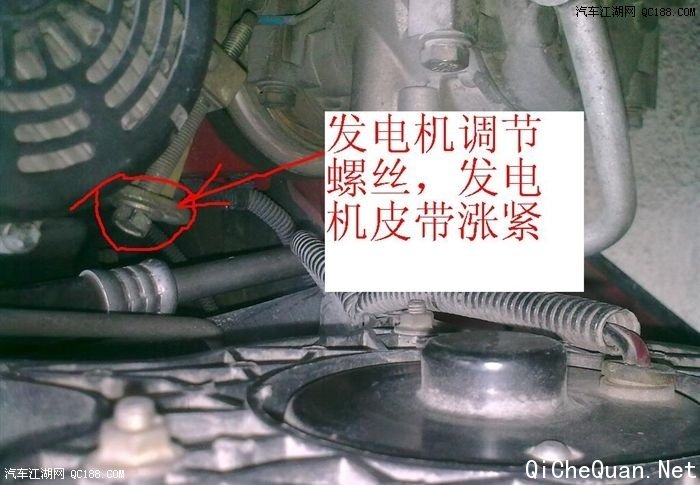

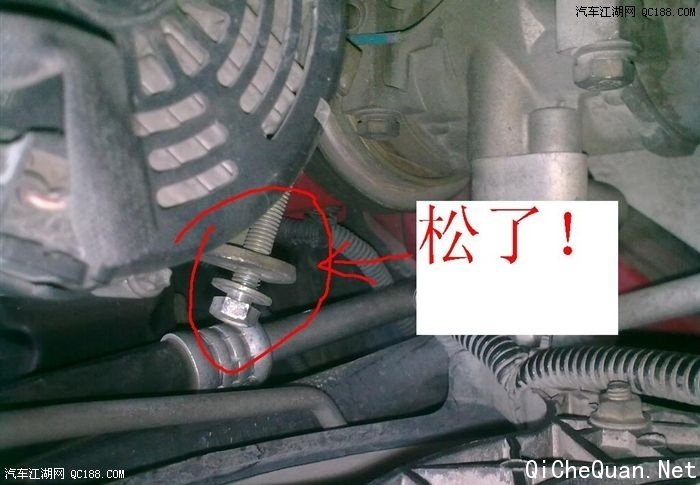

6、拧松了锁定螺丝后，接着拧这个调节螺丝，逆时针拧，拧，拧到很松：

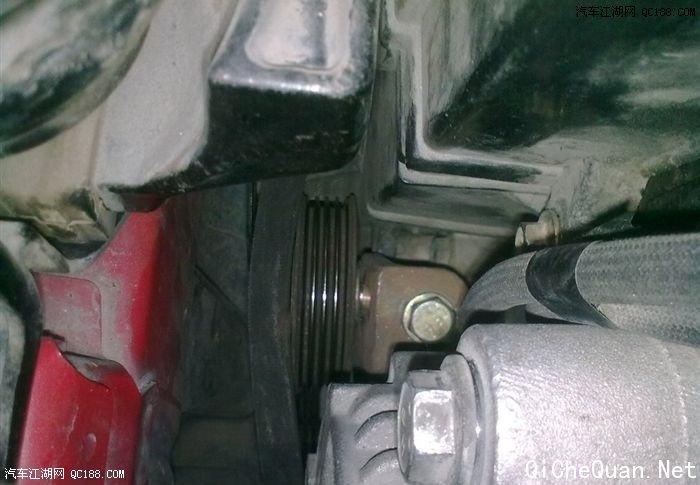

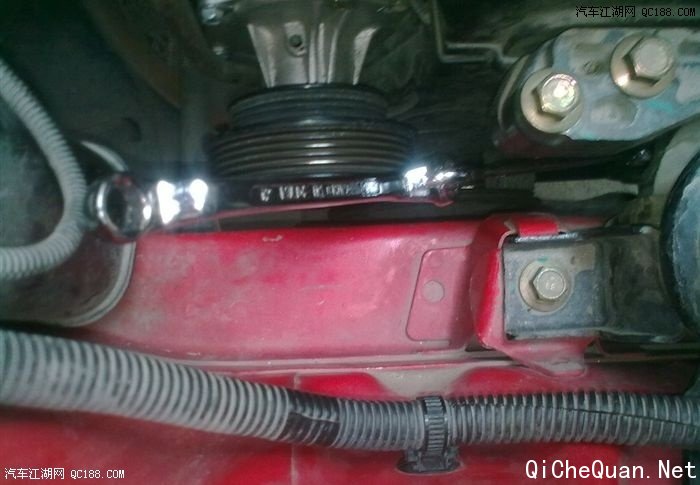

7、可以卸下皮带了！这个是水泵皮带轮位置。


8、发电机皮带下来了！胜利了一半！

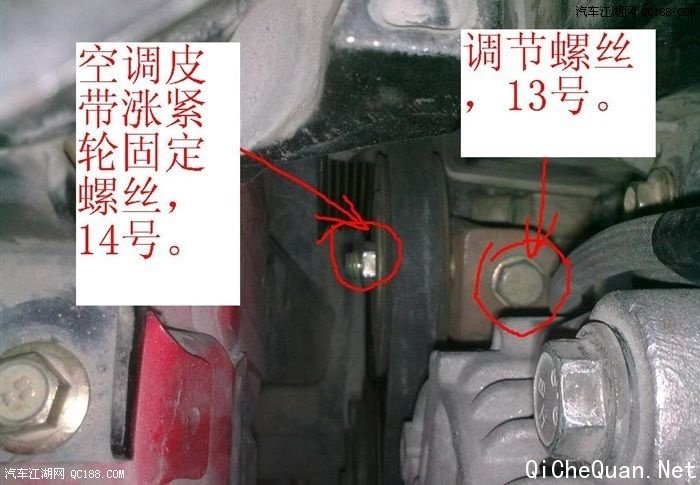

9、接下来难度加大，因为要取空调皮带。空调皮带涨紧轮也是两个螺丝，一个锁定一个调节。注意锁定螺丝是14号，调节螺丝是13号。


10、动手吧，继续动手，松开锁定螺丝，然后拧松调节螺丝，拧到很松很松，直到可以取出空调皮带。看下图。


拧调节螺丝（工具所限，很难下手）：


继续：


松开了，终于可以取皮带了。

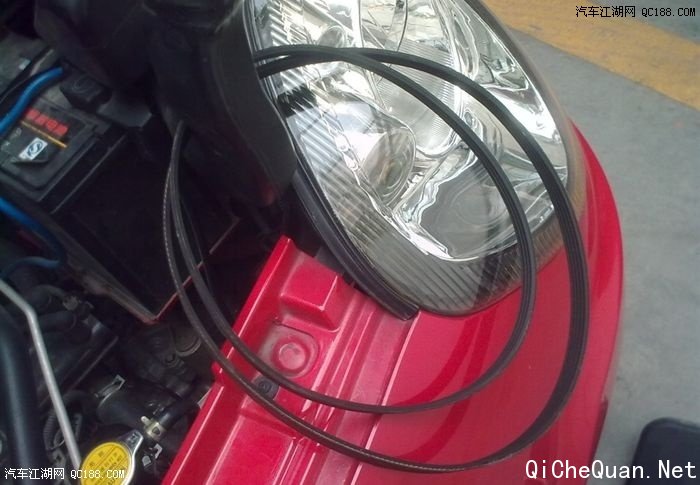

11、拆皮带大功告成！两条皮带都下来了：


若不需要更换空调皮带涨紧轮的轴承，可不看这部分。

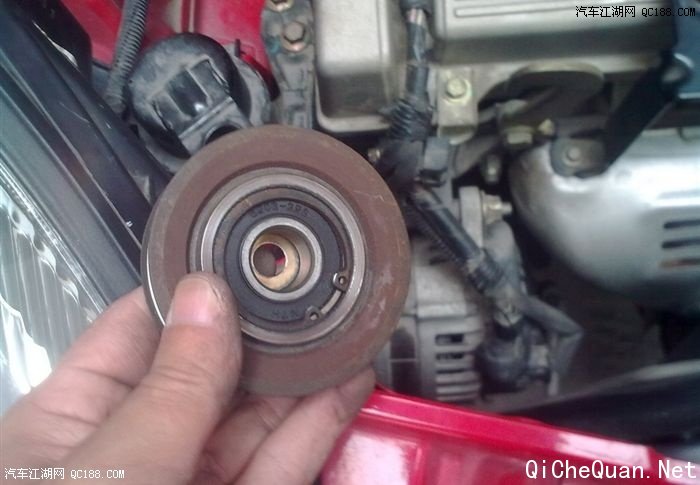

12、把空调皮带涨紧轮拿下来：

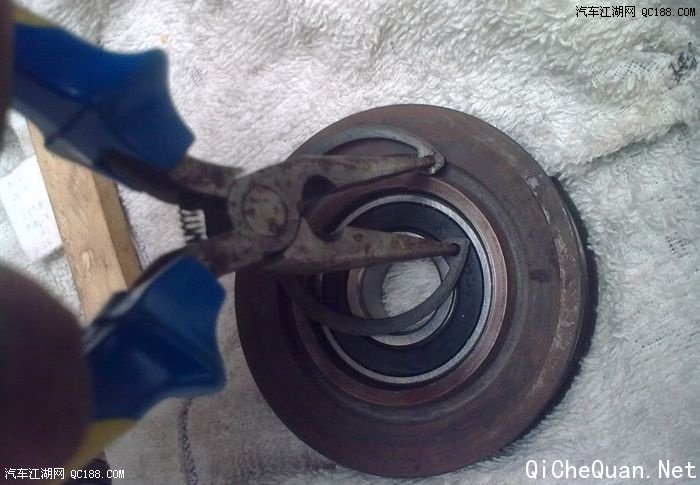

13、涨紧轮中间的轴承用一个弹簧锁定件卡住的，要用尖嘴钳夹下来。安装和拆是同一个方法。

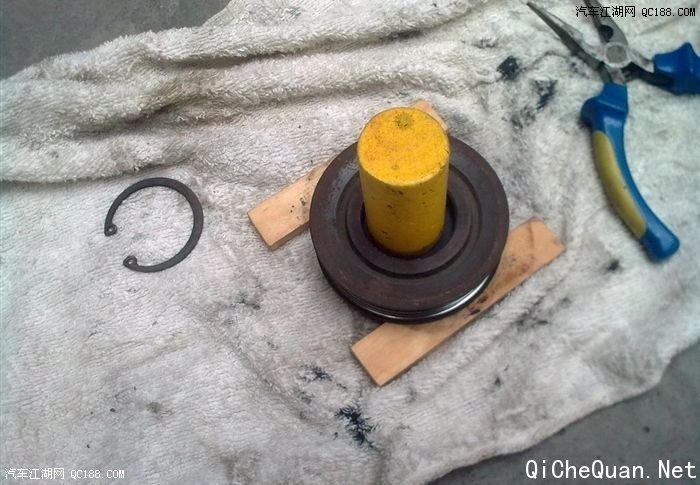

14、拆轴承啦！从背后用木头顶，锤，锤，锤，很轻松就出来了。

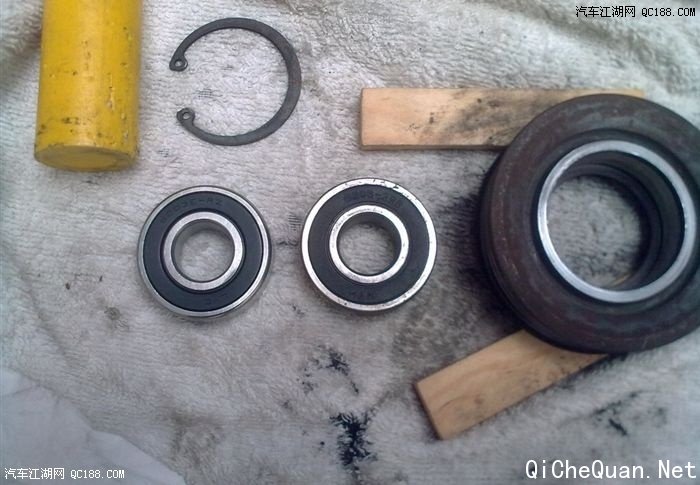

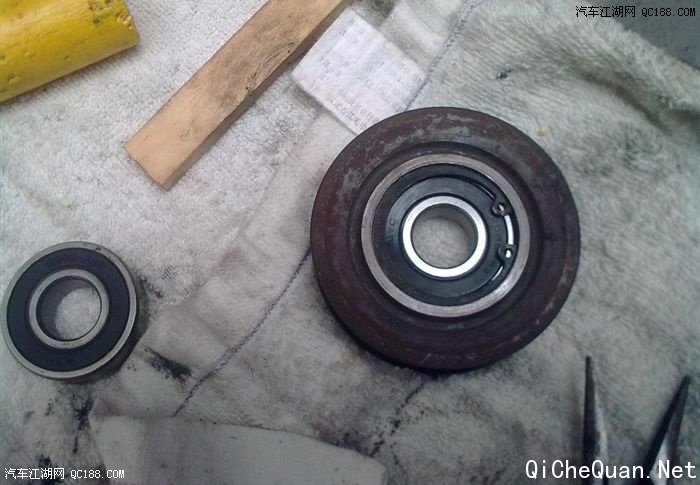

旧轴承出来了，新的放一起对比。左边是新的，LYC洛阳轴承出品。这个拆下来的旧轴承，用手转动已经听到很大的噪音了，正是更换的好时机！

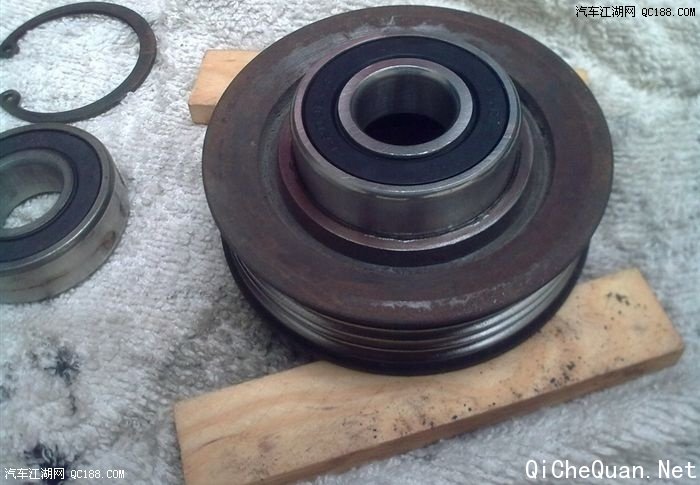

15、安装新轴承。先在轴承安装孔抹一点机油，再把新轴承对准孔塞进去一点：

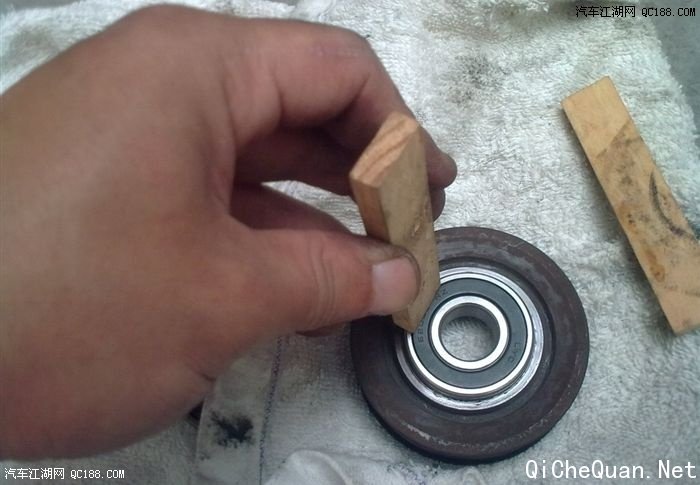

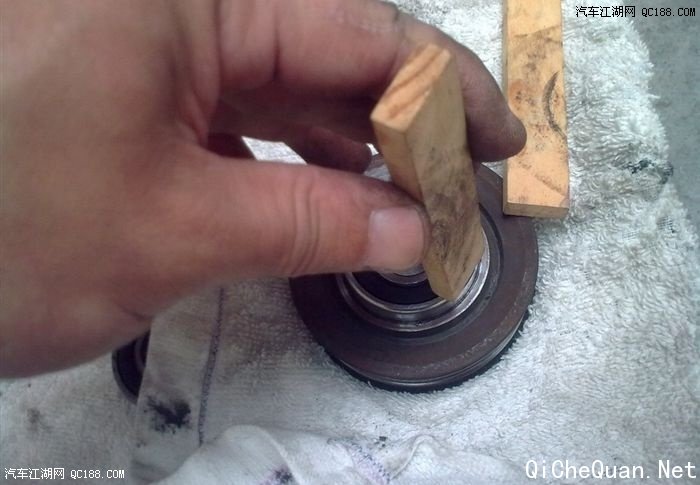

16、敲新的轴承进去，如果没有专门工具，就用这种木头，避免铁锤打击破坏轴承：


再来，换一边，对称的锤。轻轻的，别太暴力。

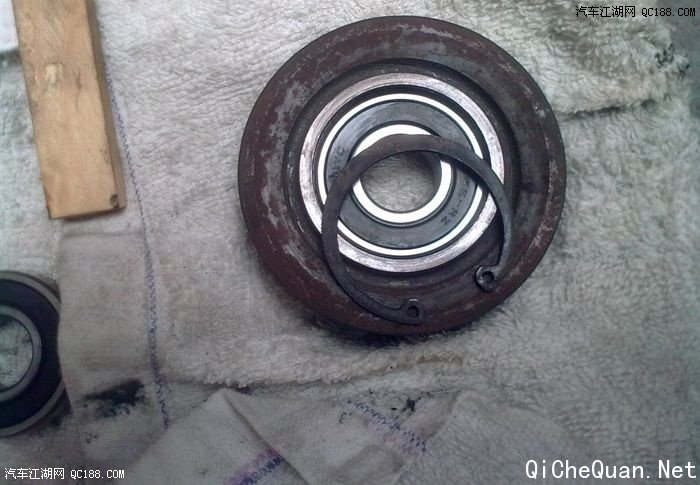

17、轴承安装到位，安装弹性卡片。


完成。


18、把空调皮带涨紧轮装回去。


19、装新空调皮带。


20、调节空调皮带松紧度，直到合适，然后锁定空调皮带涨紧轮，空调皮带安装完毕。


21、安装新的发电机皮带。


22、调节发电机皮带松紧度，直到合适。


23、锁定发电机。


24、拧紧发电机固定螺丝。


25、安装空气滤清器以及空气格等等其他部件，全部恢复原状。


四、大功告成！试车！


更换后感受，一个字：静！


发动机声音很纯很纯，没有杂音了，再也不是菜市场那种吵闹了！


全程用时2小时。一个人动手。


五、注意事项


不论是空调皮带还是水泵皮带，都是先旋松锁紧螺母，再旋转调节螺栓（顺时针紧、逆时针松），调节合适后，再旋紧锁紧螺母。

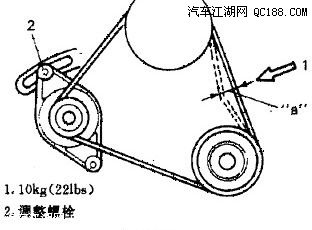

水泵皮带张紧度标准：使用过的皮带（使用不少于5分钟），在98N压力下，挠度11.5-13.5mm；新皮带（使用不到5分钟）挠度7-9mm。


空调皮带张紧度标准：使用过的皮带，在98N压力下，挠度5.0-6.0mm。
