买车快一年了，没怎么出远门，所以一直用手机导航。最近朋友买了一辆乞丐版OO，叫我一起买导航一体机，两人一起可以便宜一百块，想了想，有个倒车摄像头也好，于是就买了。朋友说买回来拿去汽车美容店安装，我想了一下，去那里装，安装费200，不划算，还是自己装好了。废话不多说，上图

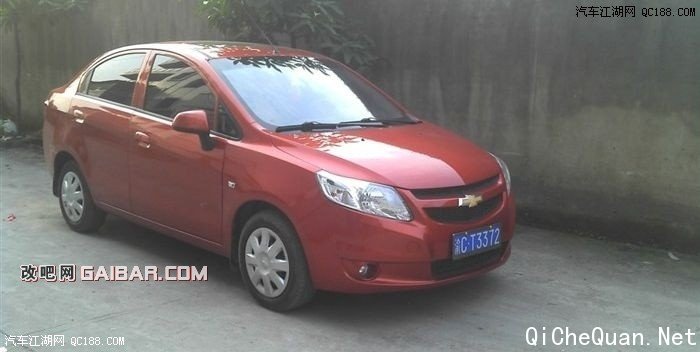

　　先来张爱车的侧面图

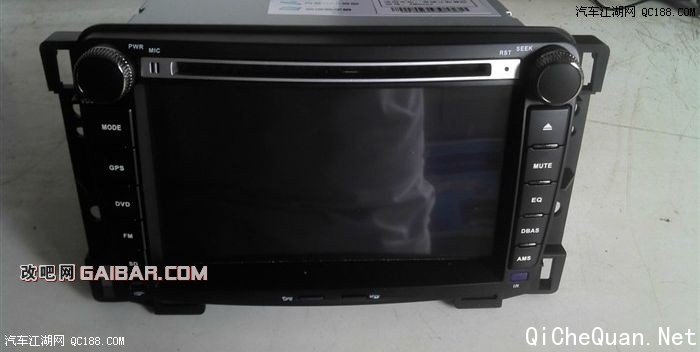

　　导航一体机，刚拆出来，有DVD，送了一张8G的地图卡，4G的娱乐卡。支持U盘播放，收音机。

　　一台1590，我买了两台，一共3000大洋，是DVD的。

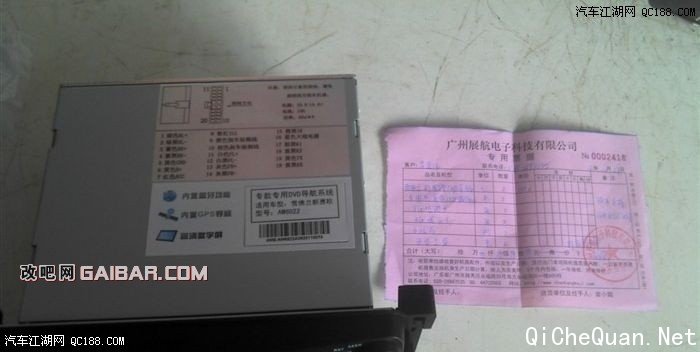

　　顶部接线图和收据

配件以及送的工具

　　

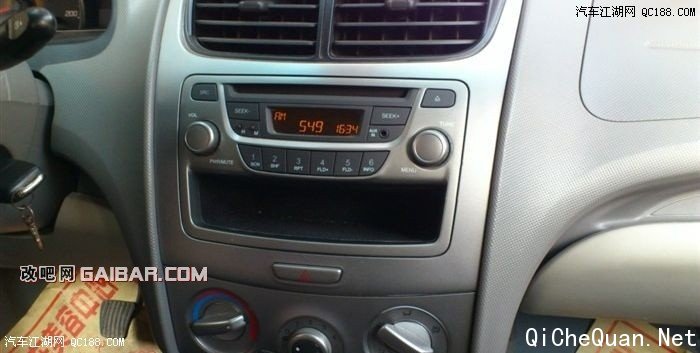

　　原车的CD 照个相留念

　　



　　开始动手了，第一步，拆空调面板

　　

CD面板这里拆的时候照的相不知道弄哪儿了，从红圈那里插进去开撬，稍用点力，不会撬坏的，找准了位置很好拆

　　



　　略过拆原车CD的步骤，开始装导航一体机

　　

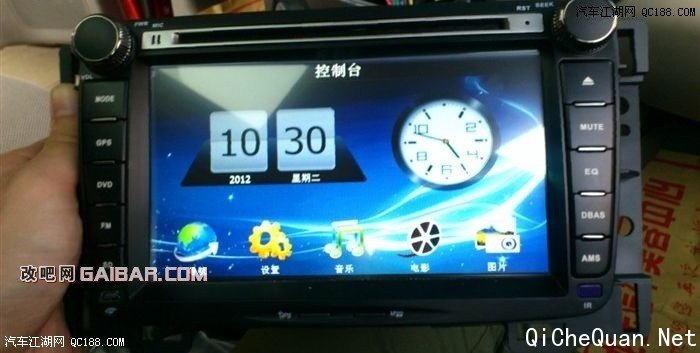

　　接好线之后先别装上去，等倒车摄像头装好了再说。线是直接插上去的，无需改动，只需要把导航一体机上面连出来的“倒车信号”线和倒车摄像头视频线上面的信号线接好就可以了。开机，导航一体机的主界面

　　

现在一体机基本上搞定，先放框架里，为了保险起见，建议把一体机对角的固定螺丝拧上去，以防从中控台摔下来。下面开始装摄像头。

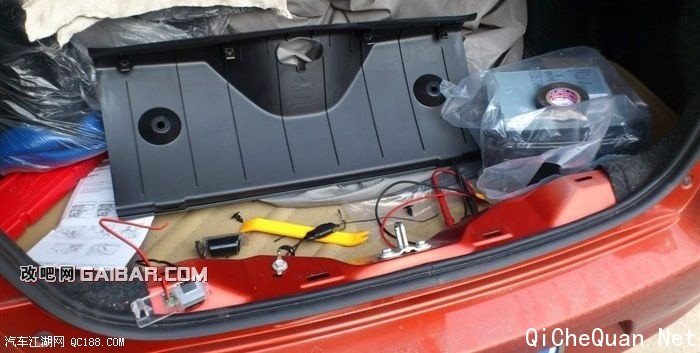

　　先拆后备箱里面的那块盖板，这个很容易，就没照拆的过程了

　　



　　把牌照灯取下来，很好取的。我捏着的那条是正极。

　　

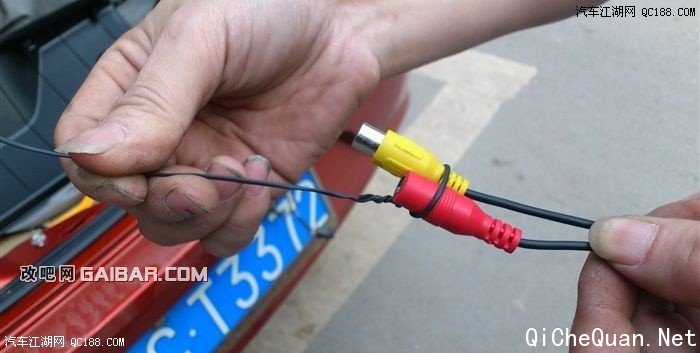

　　先把摄像头的视频线用一根稍有点韧性的铁丝扎好

　　

缠上胶带

　　



　　结果发这种包扎方式是错误的，会卡在孔里面。

　　这才是正确的做法

　　

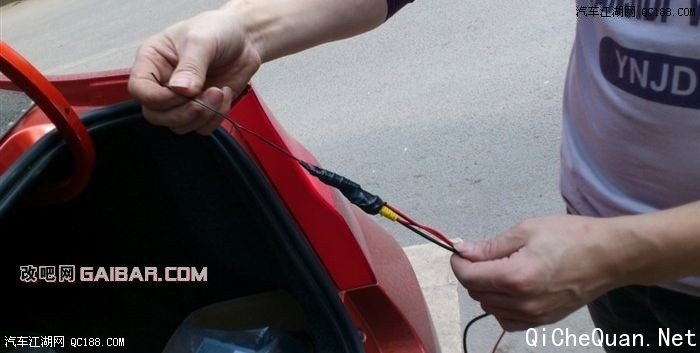

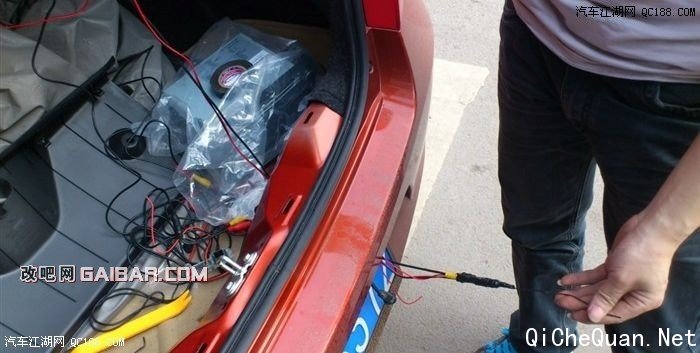

　　穿出来了

　　

把线从后备箱穿到牌照灯右边的孔里面(因为我的车只能从右边的孔里面穿过去，不知道大家的车左边的孔行不行)

　　然后再从右边牌照灯穿到左边的来

　　



　　奸商送的拍照框，都锈了，又得花几十两银子换了

　　



　　拆下左边原有的牌照灯架，取下灯泡，上面有条白线的是正极，接你买的带摄像头的灯架上面的红线，另一条接黑线。

　　

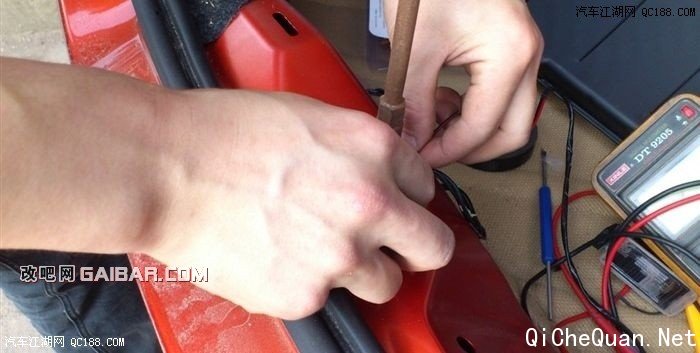

不想破坏原车的线，我是把牌照灯取下来之后直接把摄像头上面的牌照灯的线用一把小起子插进去，两条线的中间找点塑料做好绝缘。

　　

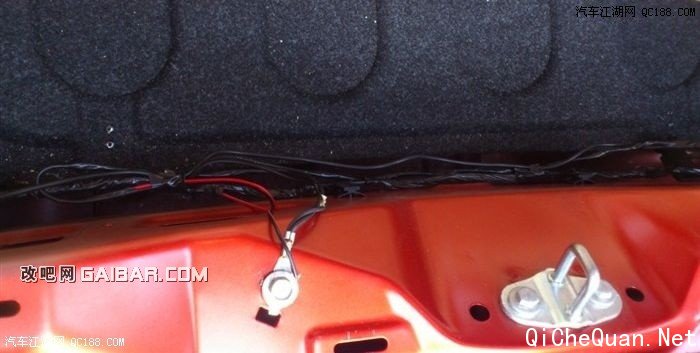

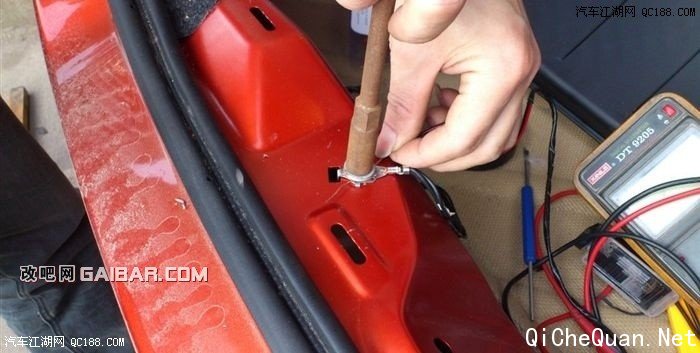

　　剥开后备箱里面的胶带，露出原车的线路。绿色那条是倒车灯的正极，接摄像头供电的正极。还要把视频线上面红色的线也接绿色的线一起，要不然倒车的时候一体机那边没有图像的

　　



　　摄像头的负极我是拧在这颗螺母下面

　　



　　

接好之后包扎好

　　

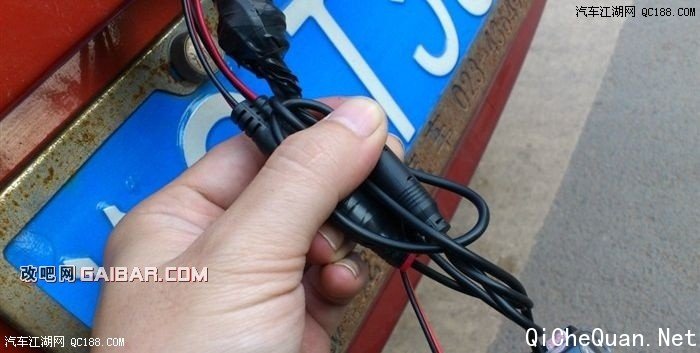

　　然后接上摄像头，接头用胶带扎好

　　



　　

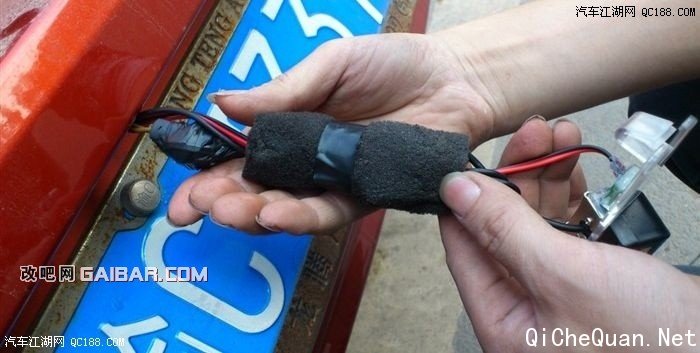

为了避免接头在路况差的时候发出声响，找了块泡沫垫包了一下，以作避震

　　

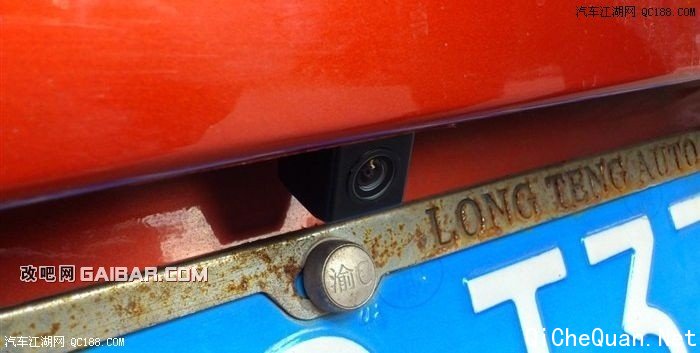

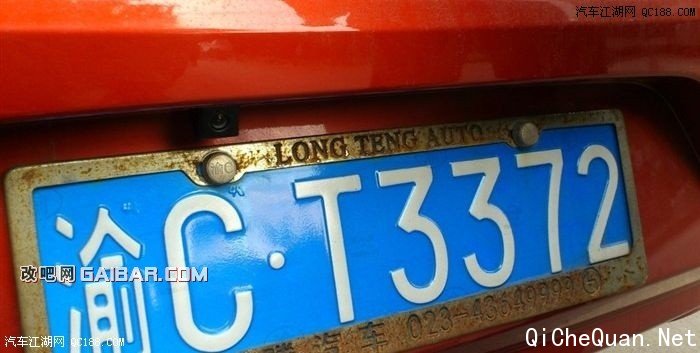

　　装好的效果

　　



　　

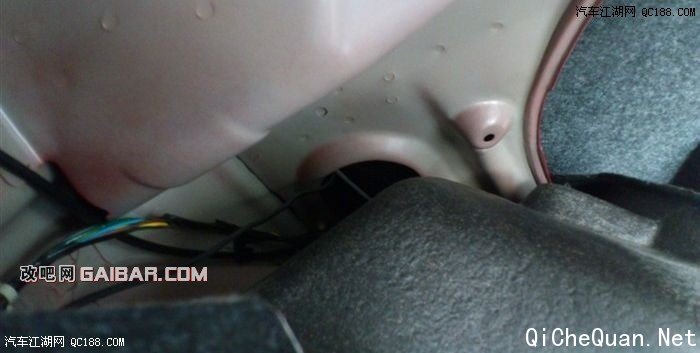

现在开始铺视频线，我从后备箱的左侧那里穿过去，第二次给朋友装的时候就从左边铺的线了，更省事

　　



　　然后从左后排的座椅后面穿出来，再把密封条扯出来，把线埋进去之后再把胶条装回去，然后从方向盘下面穿到中控台里面。很容易的，这里就不用多说了

　　



　　如果想美观一点，就把后排的椅背放倒，(如果是三厢的用套筒把后备箱后面的两颗螺母拧下来就可以放倒了，装好了再还原)把这颗螺钉拆出来，然后把线埋里面去就OK

　　

现在装GPS接收器，线我是从手套箱穿过去的。

　　

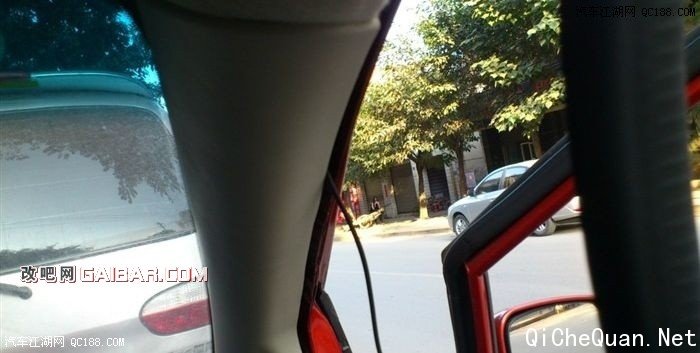

　　接收器装在右边的A柱里面，打开GPS，一般几十秒就搜到星。先拆门封条，然后再拆右边的A柱，不用任何工具就能拆下来

　　

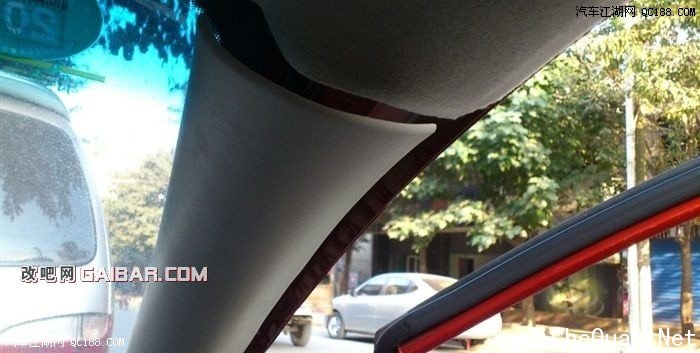

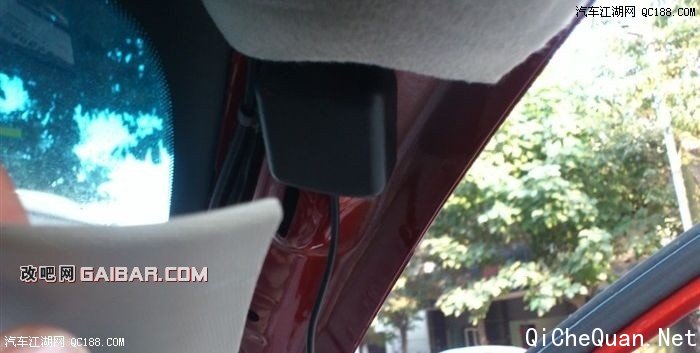

　　接收器放这里，有磁性的，不用固定，然后再装回A柱盖板

　　

把线埋缝里，装回封条

　　



　　两个小时后大功告成，两三下把盖板砸回去。第二次帮朋友装的时候，轻车熟路，只花了不到一个小时。

　　



　　测试倒车摄像头。天快黑了，效果还可以

　　

SD卡播放歌曲，晚上开灯的效果，感觉灯的颜色跟原车的有色差，无所谓了

　　



　　用了半个多月了，效果不错，出去转的时候还有交警开道，爽!
