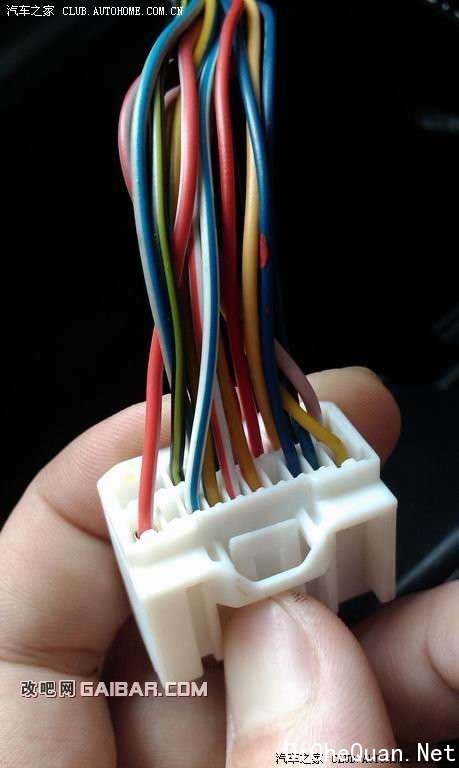

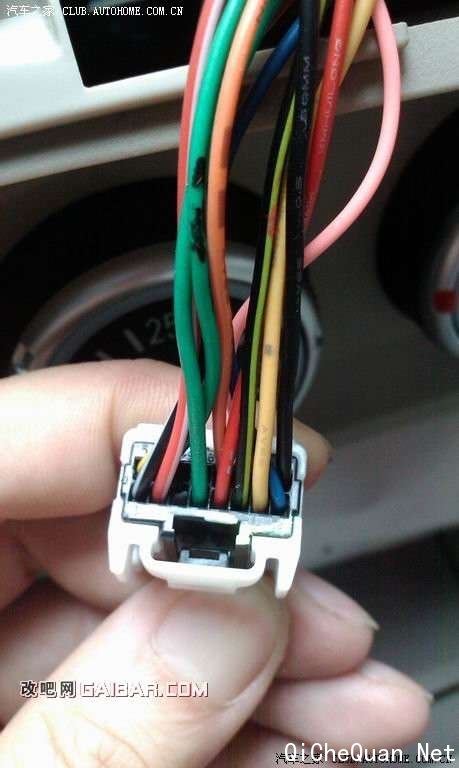

接驳插头

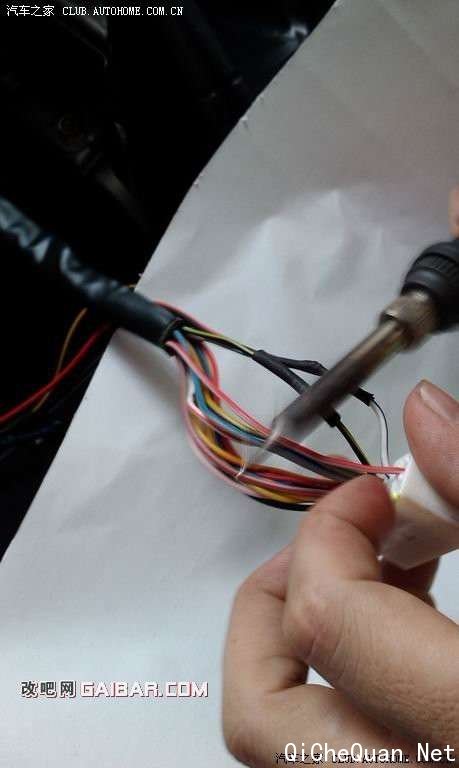

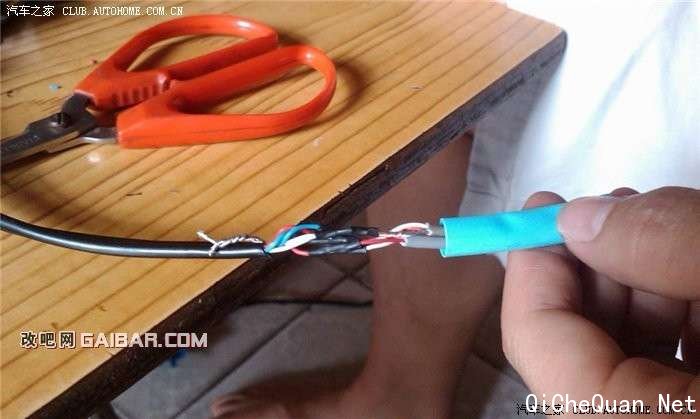

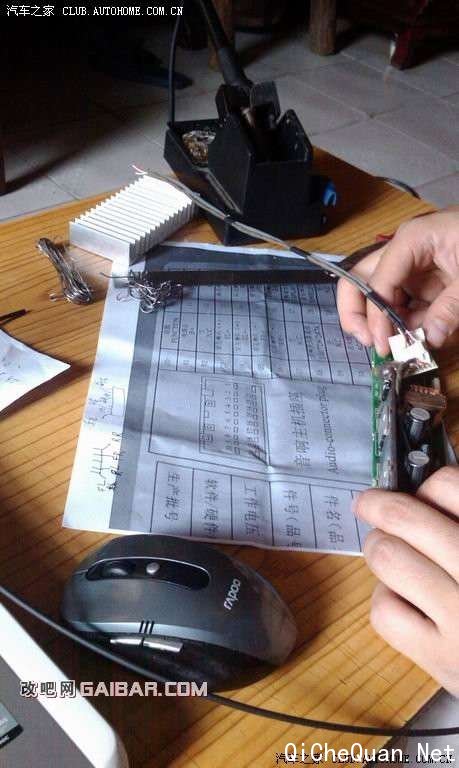

　　用热缩胶焊接

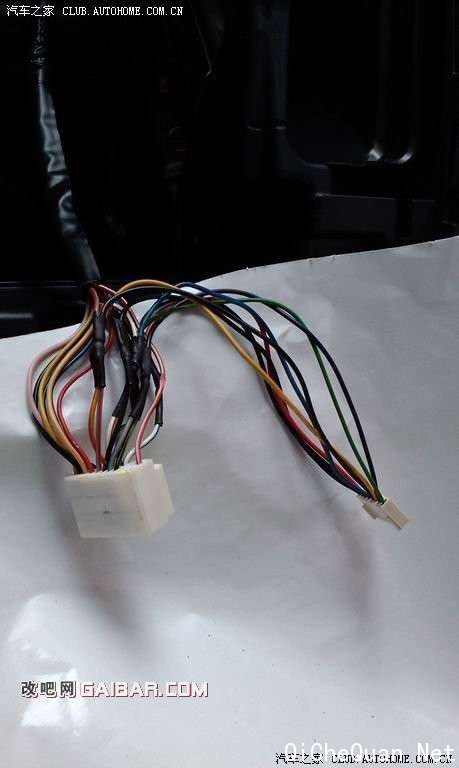

剪掉原车的线路，延伸出一个新接头，保留旧接头备用。。。

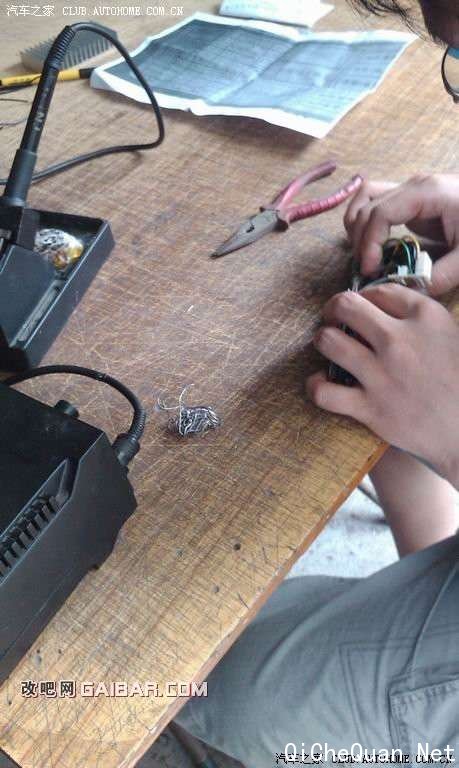

　　焊工不错吧。。。

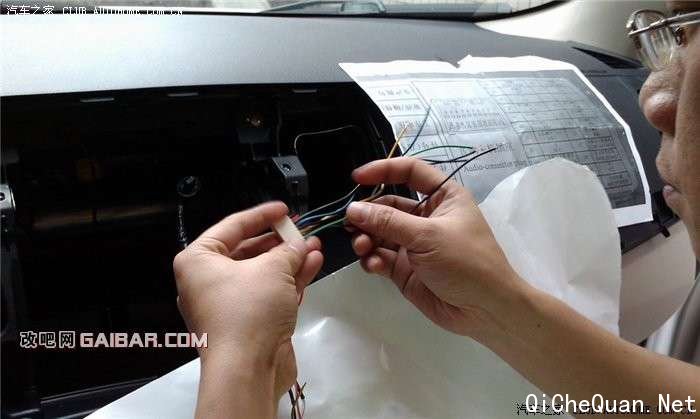

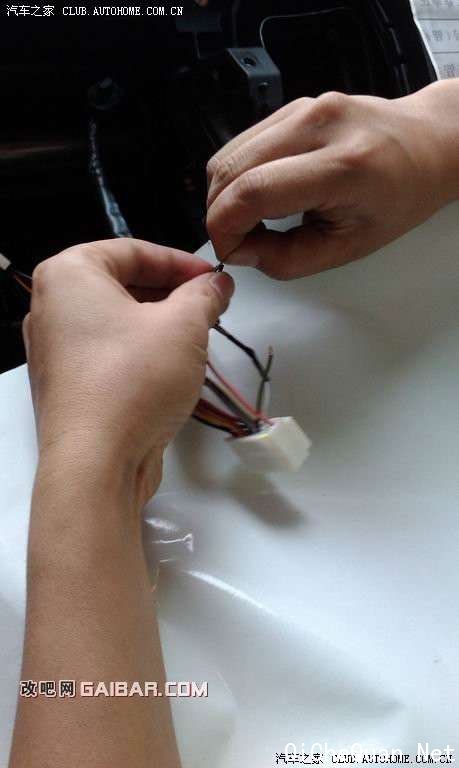

　　先把原车的线路理顺，接新接头

完工了。。。。

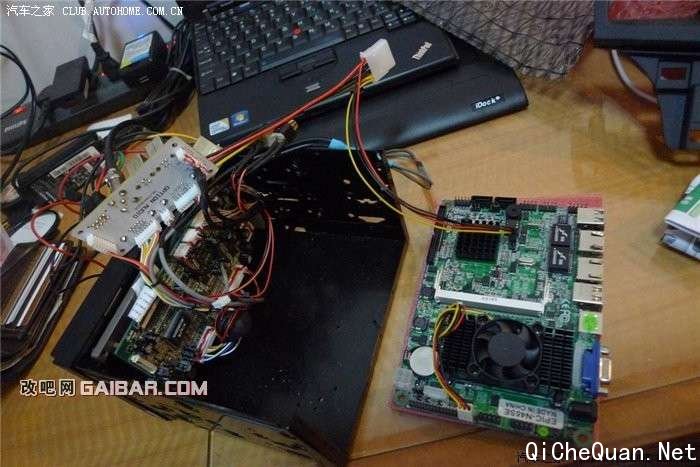

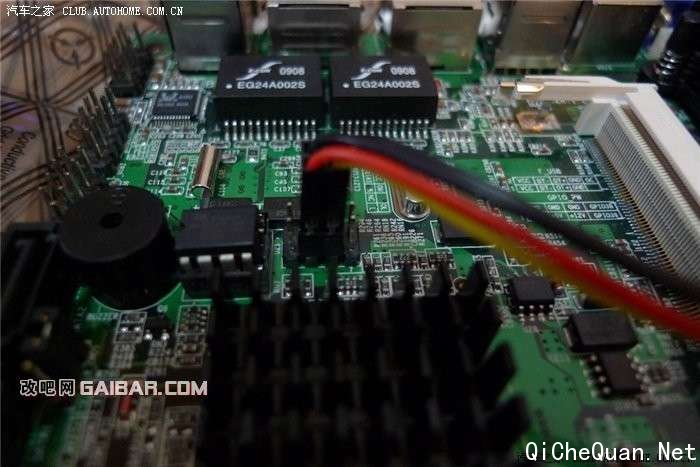

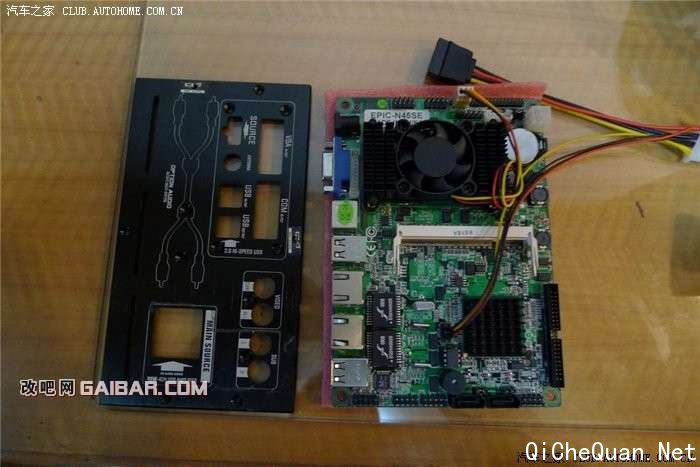

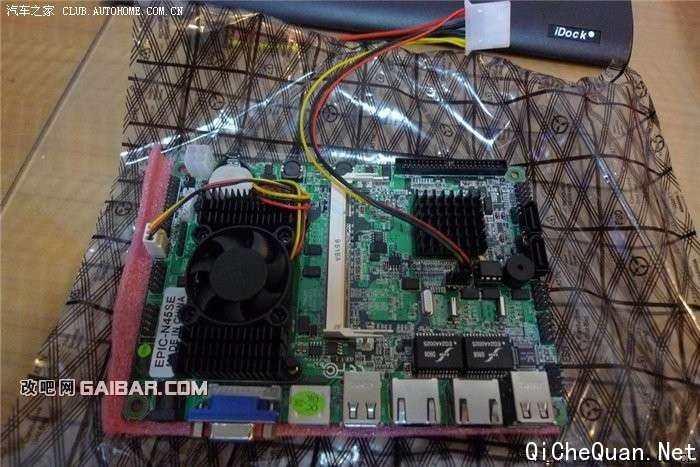

　　电路基本理顺了，大家来看看主板。。估计很多人没件过甘细的电脑主板，跟你家里用的电脑其实就是一样的，就是微型。。

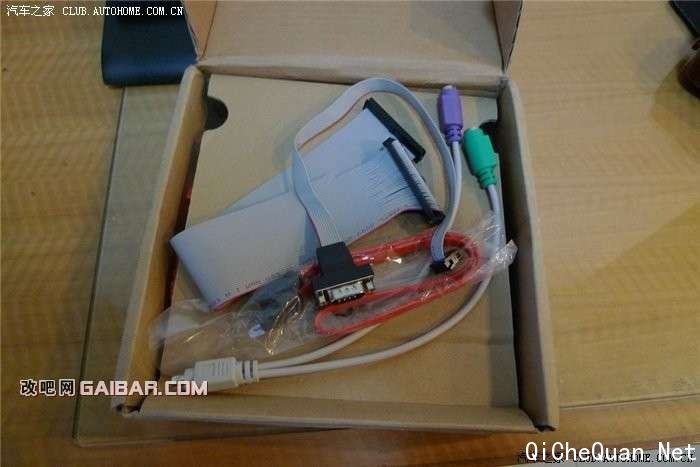

　　配件：SATA线 软驱线，COMS线，PS2线

　　要用笔记本的内存，刚好有淘汰下来的

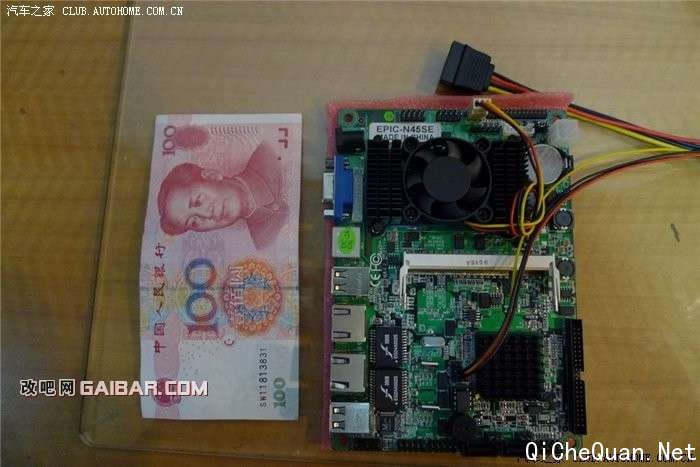

差不多能放到钱包上。。。。。

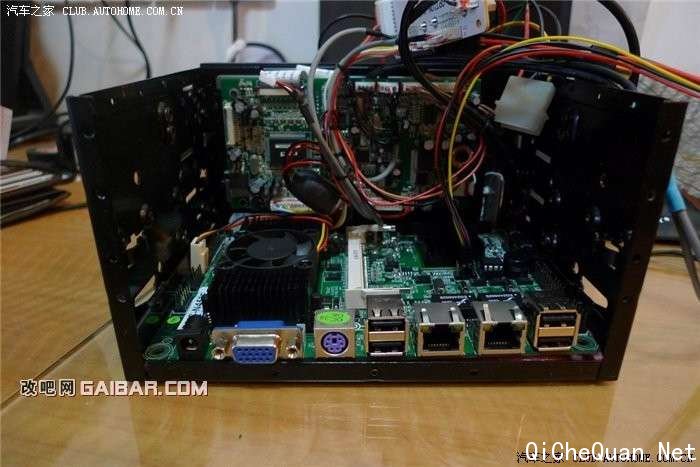

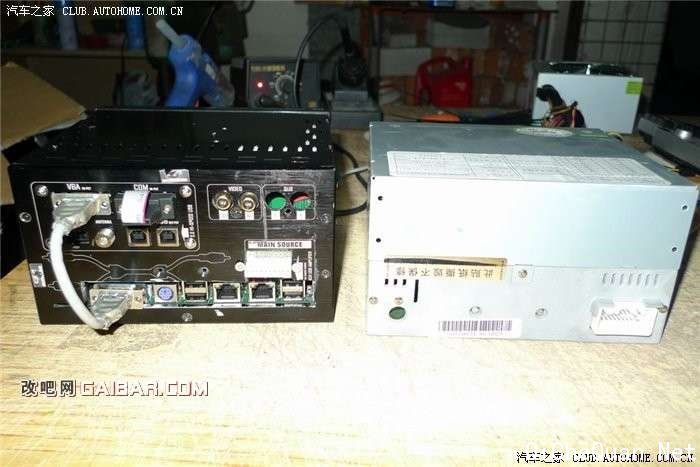

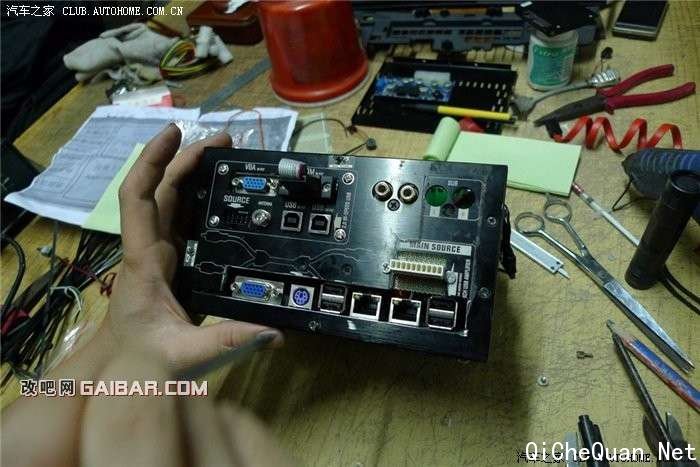

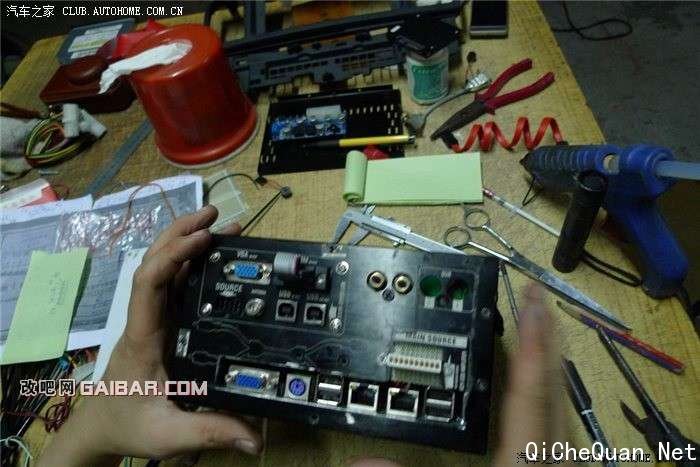

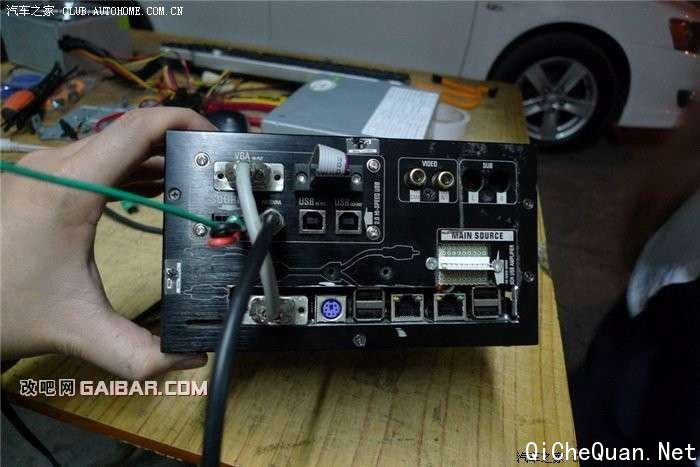

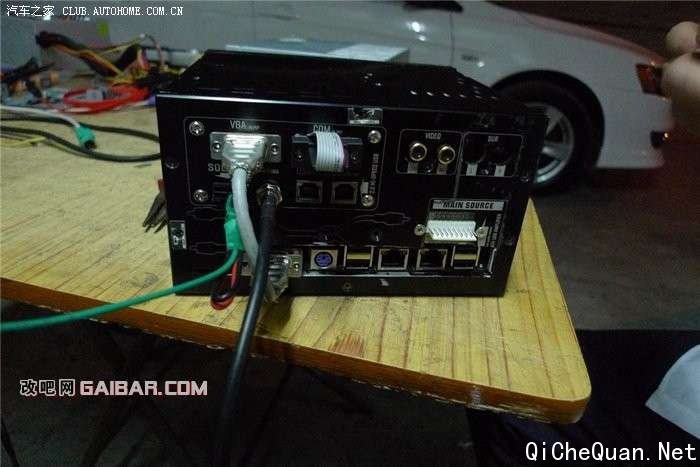

　　后面板对比。。。

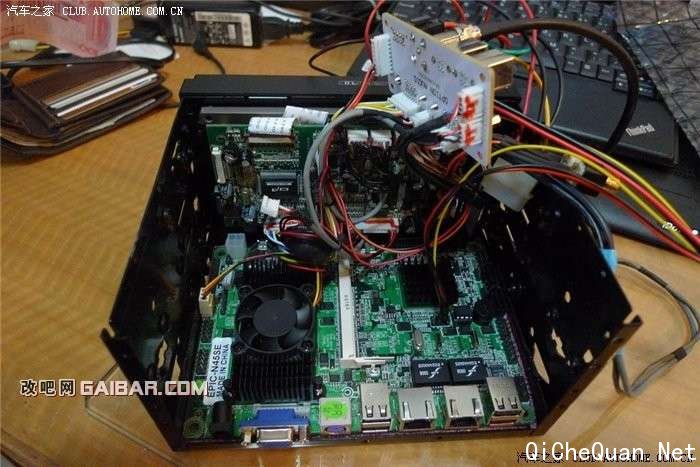

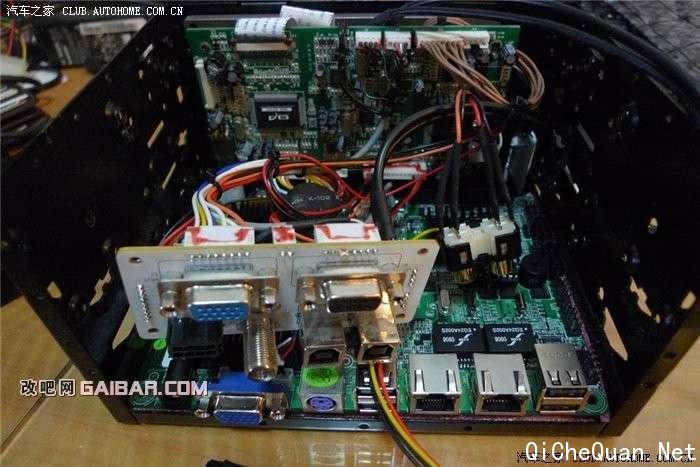

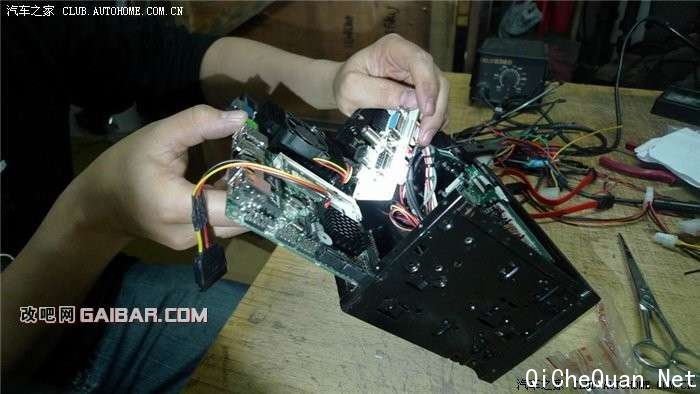

　　把主板装上显示屏内(2DIN)

　　这个是硬盘电源供电的。。。。

挡板还要届!

　　理线也是大工程。。。。

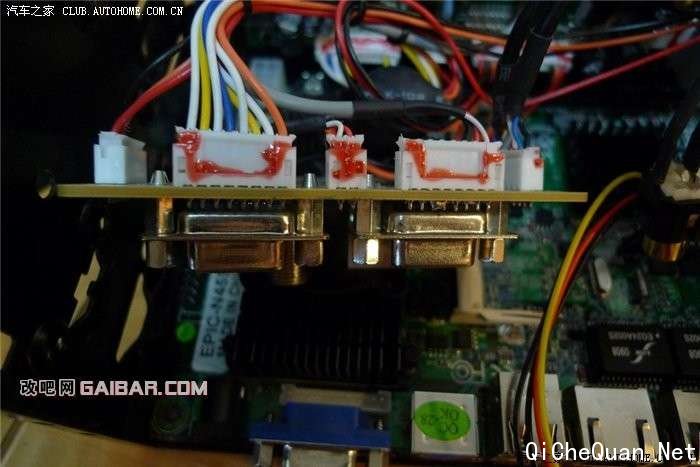

　　平魔的驱动吧，接口的板都要占位置，，，空间好小好小。。。。

　　OP做工可以

笔记本淘汰的1G DDR2，也够用了。。。笔记本硬盘一个(后来位置不够选择用了SSD硬盘)

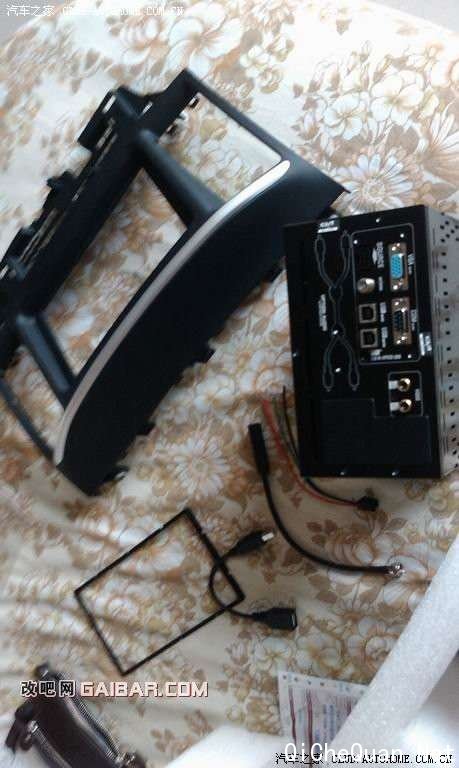

　　面板：

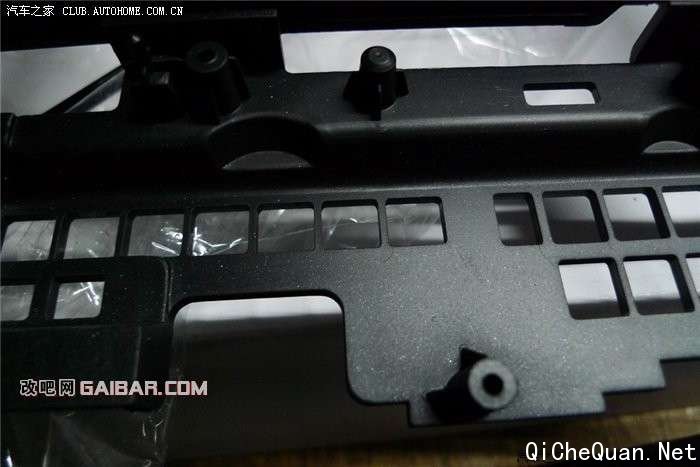

　　这个是原车的，注意孔两边，主要用于一体机，我买错了。。。。

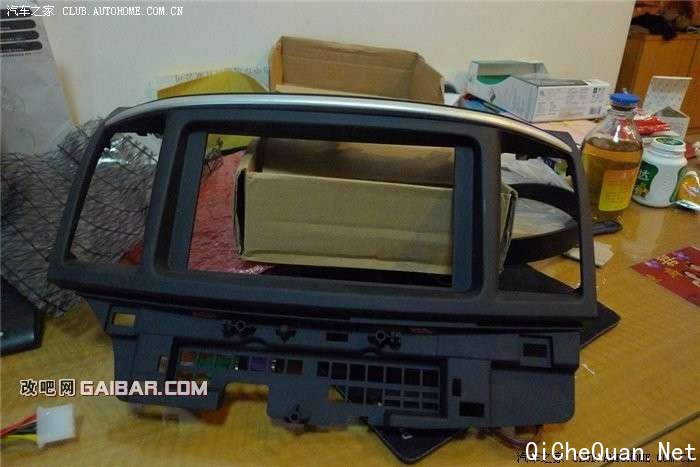

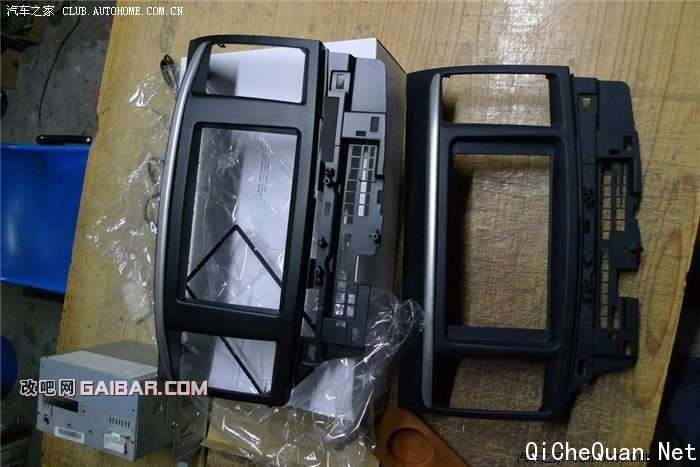

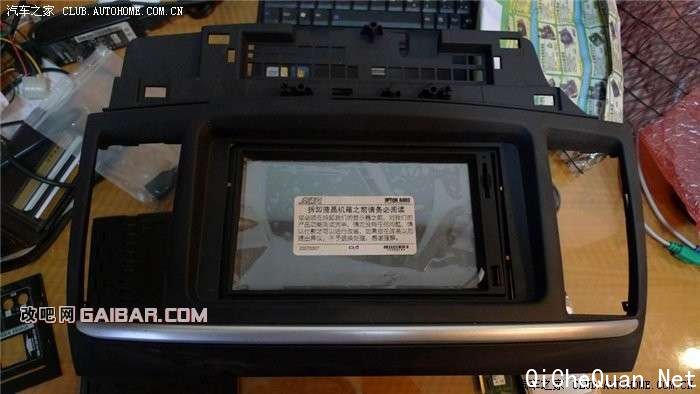

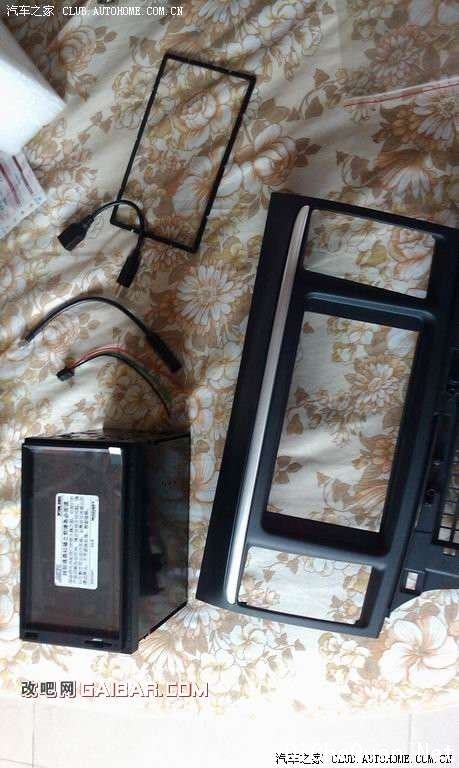

　　2DIN面板和原厂面板对比：

　　主要是内孔位置不一样，，，，2DIN的比原厂的贵几倍，，，，但是原厂的做工还要好很多。。。。

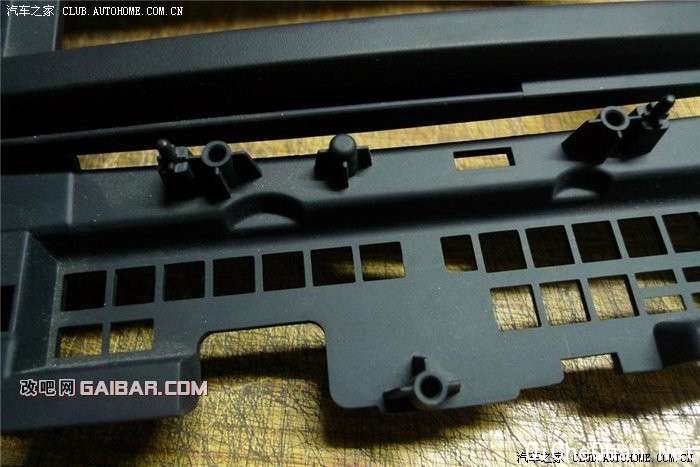

　　原厂细节：

山寨2DIN细节：

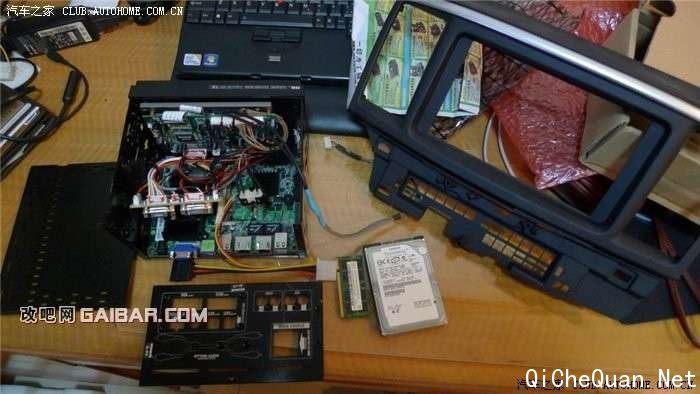

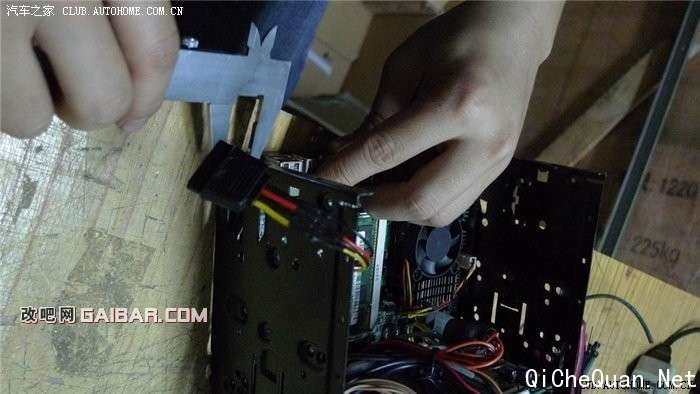

　　装机定位：

　　背板上蓝色的是电源模块，SSD硬盘也要贴在顶部，还准备了改装个笔记本光驱在副架，但有硬盘，有网络，很少用

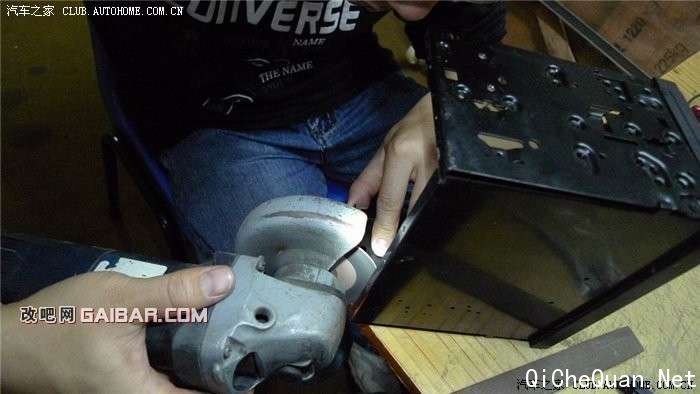

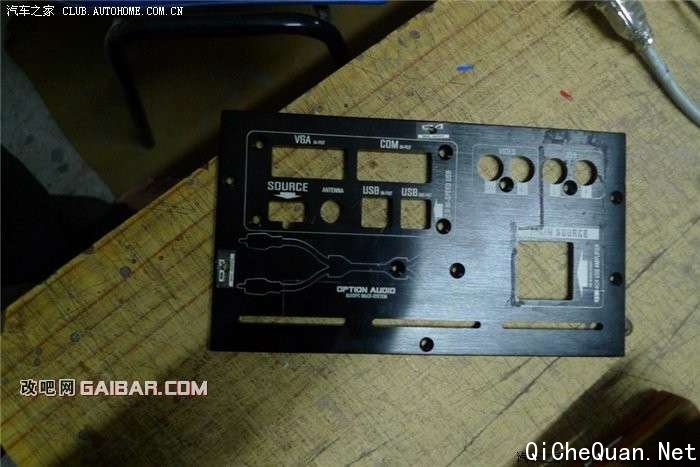

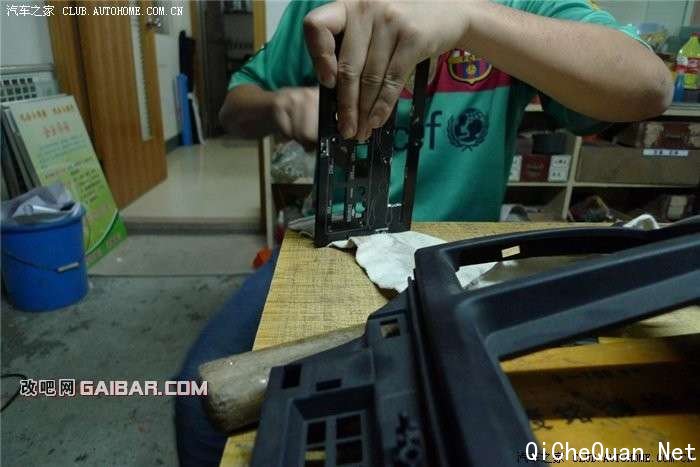

　　挡板开戒：

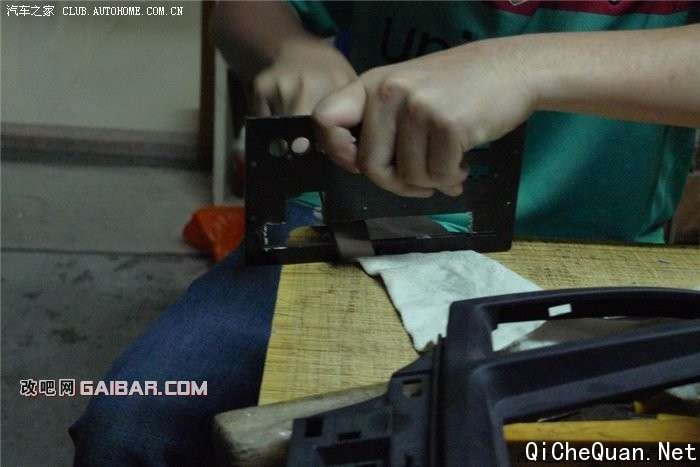

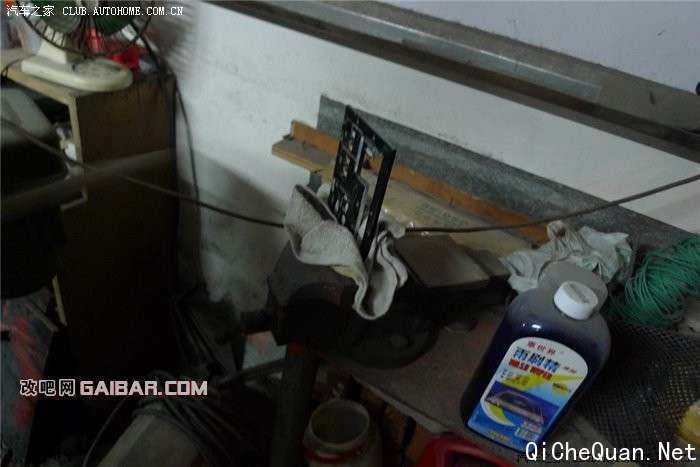

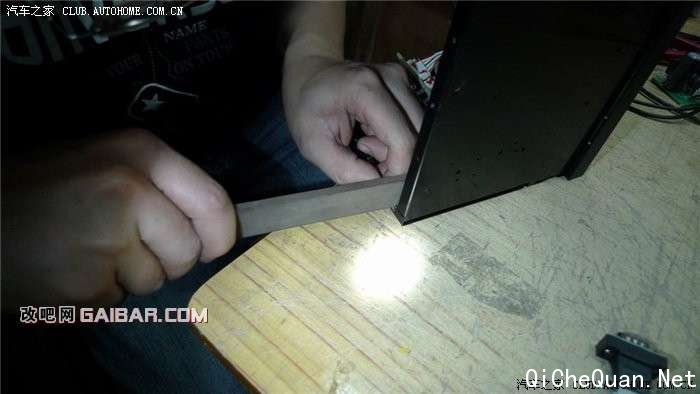

打磨：

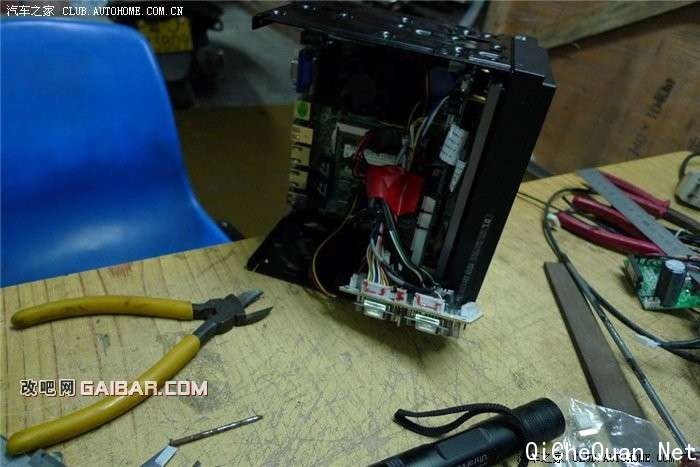

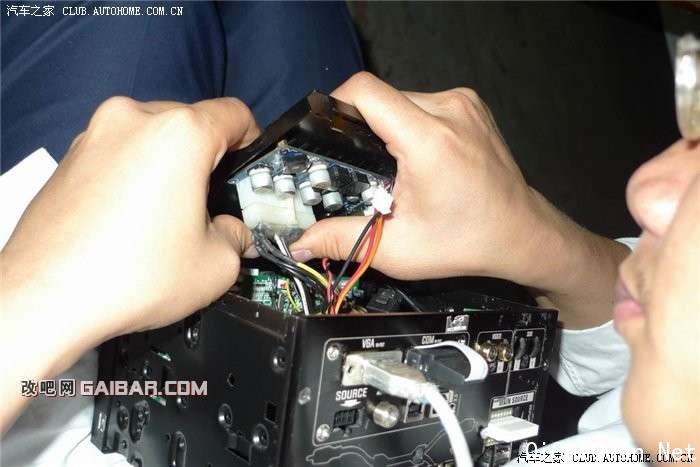

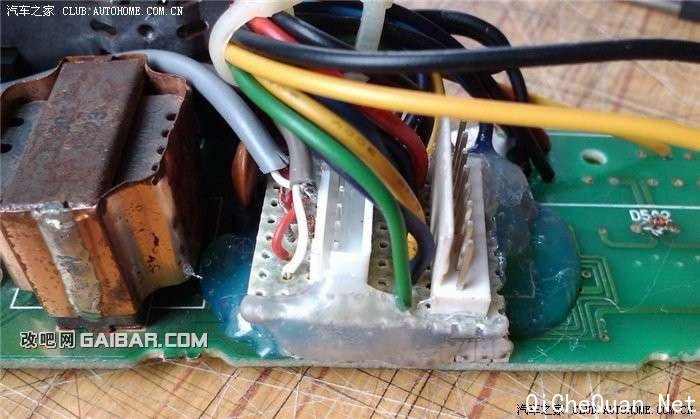

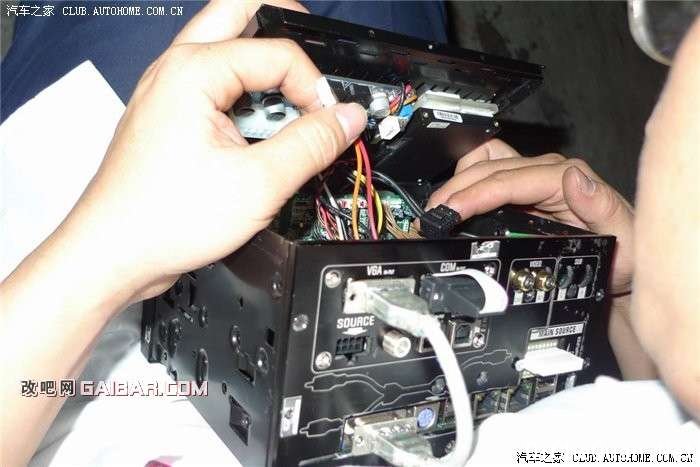

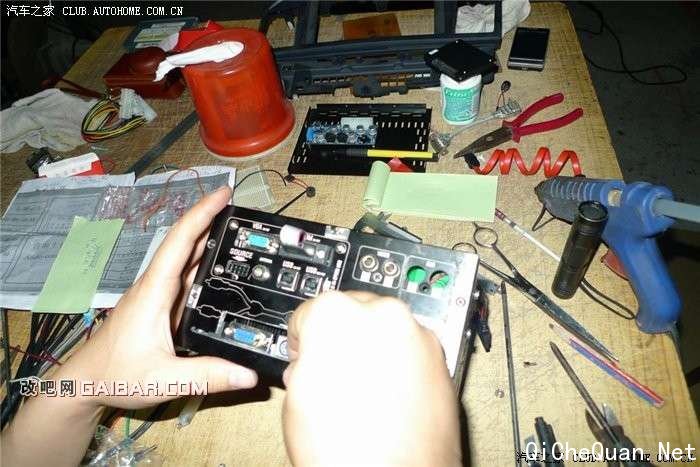

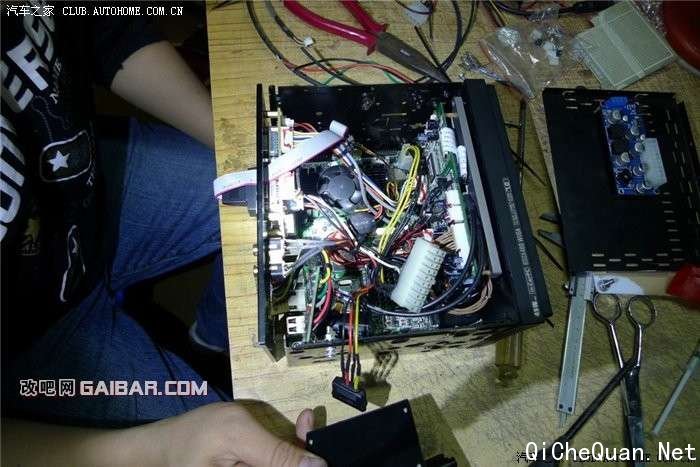

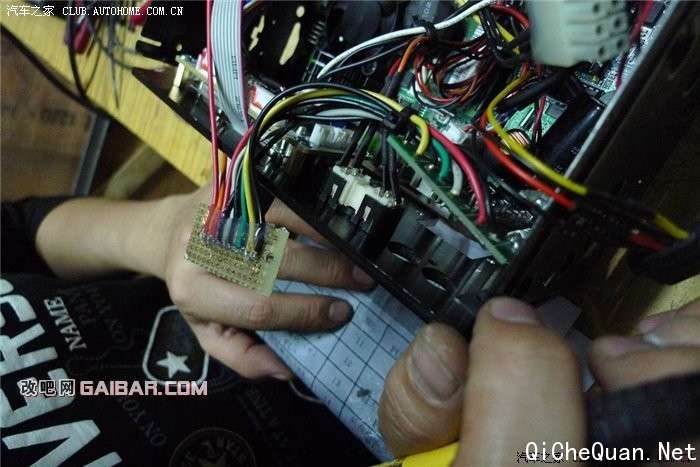

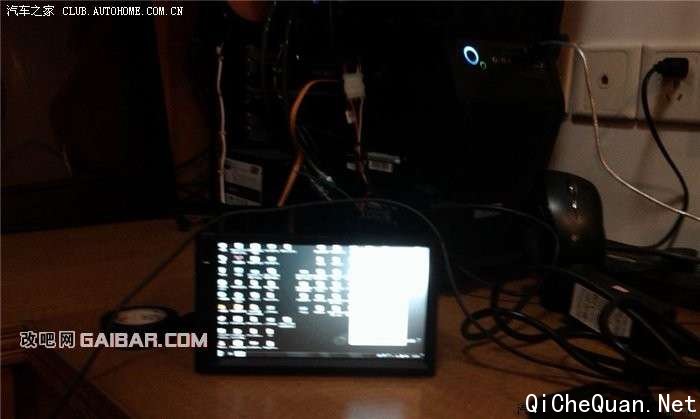

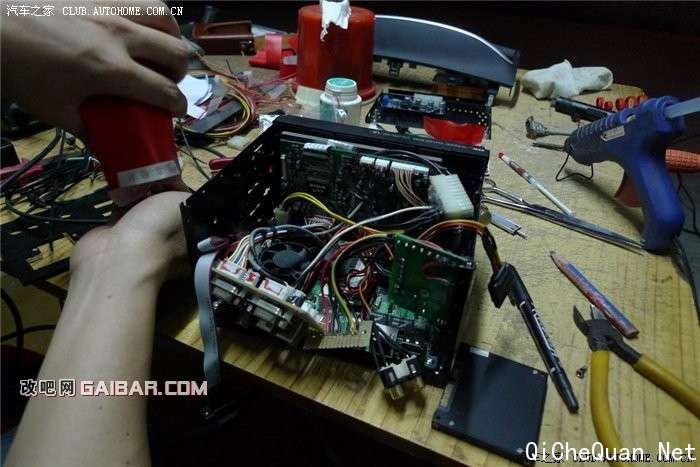

　　测试接线，理线，通电开机测试等等。。。。。

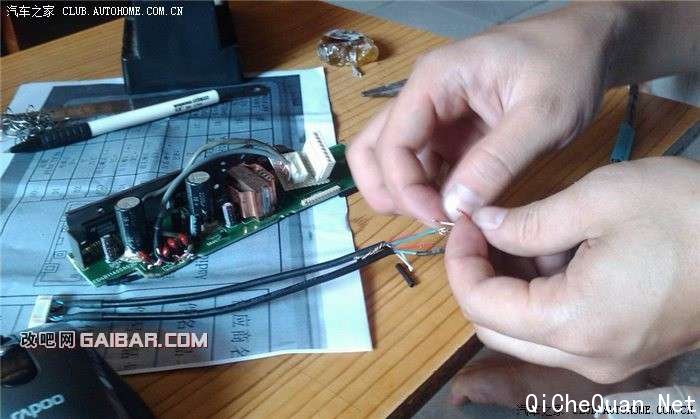

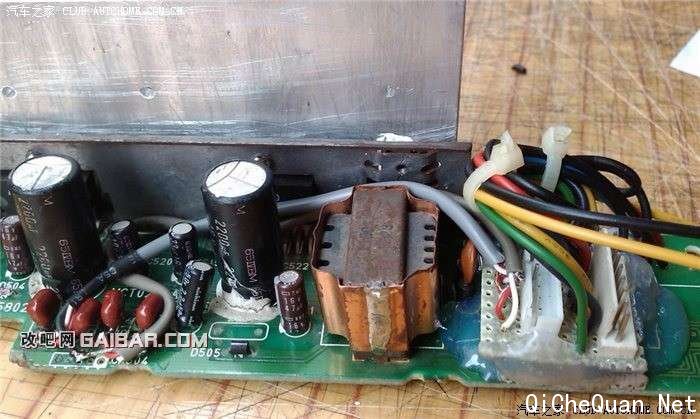

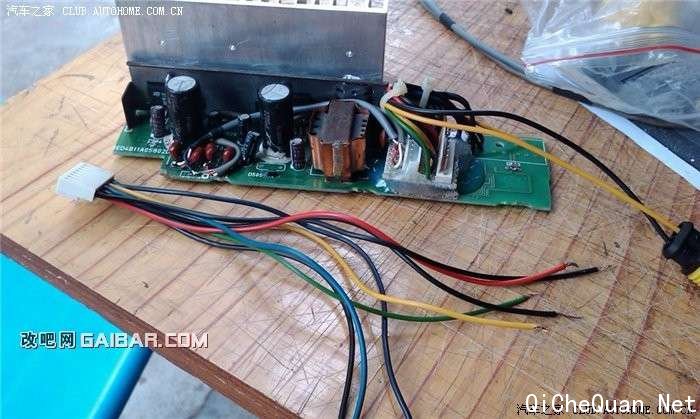

更换了更小的功放板，安装在右面，绿色的那块

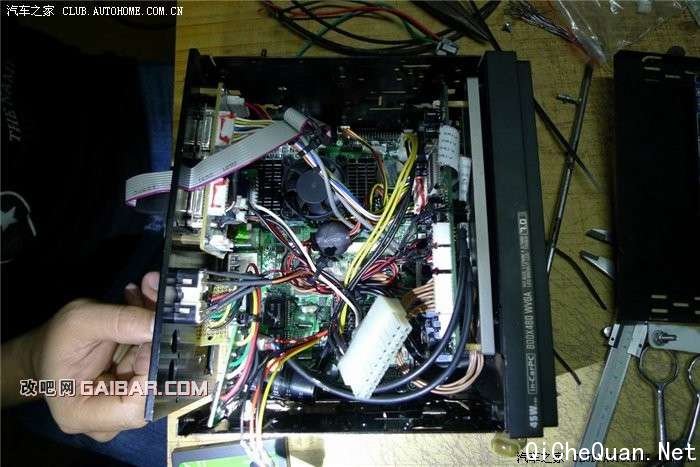

　　差不多装好了。。

　　接上触摸屏的线

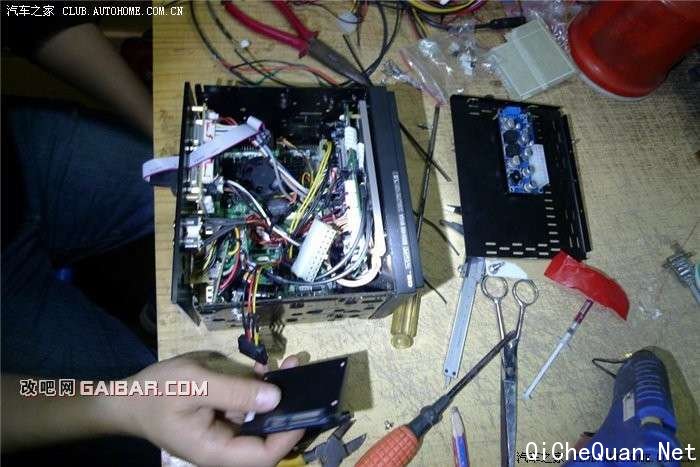

检查检查：

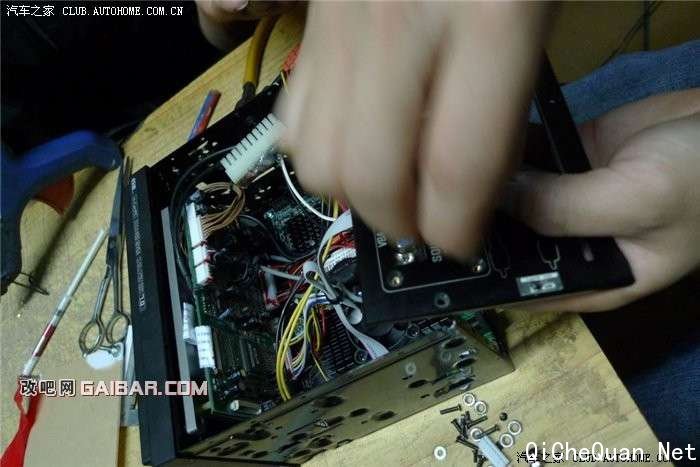

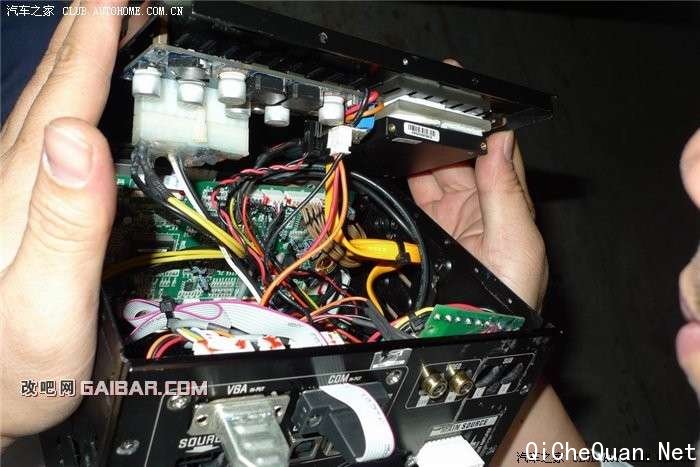

　　好复杂的线路，要确保小风扇不会刮到。。。。

　　差不多了。。。

　　7寸，172*97MM

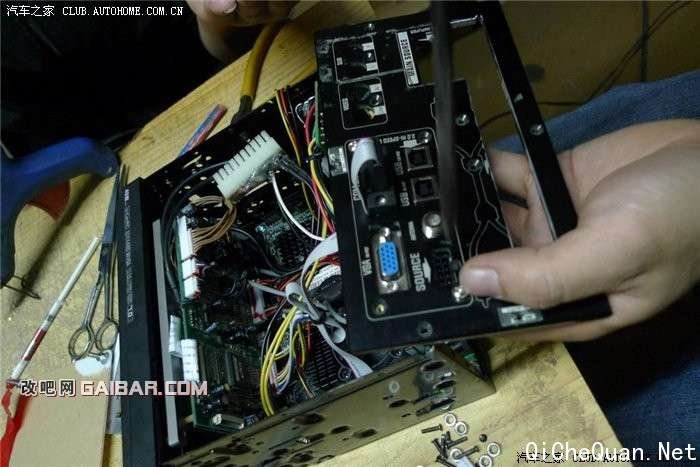

准备合盖

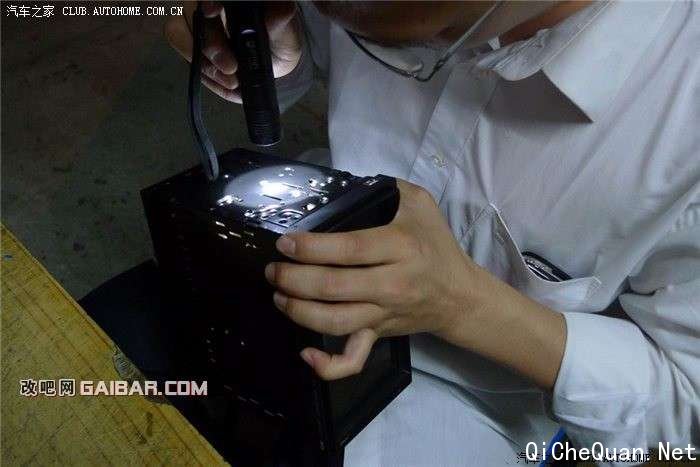

　　合上后最后检查

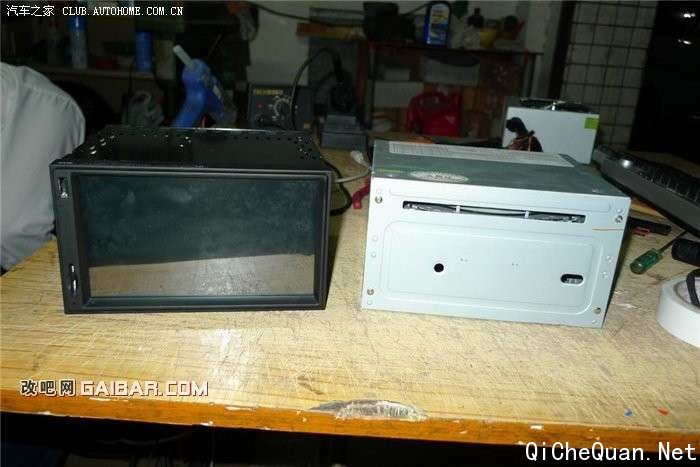

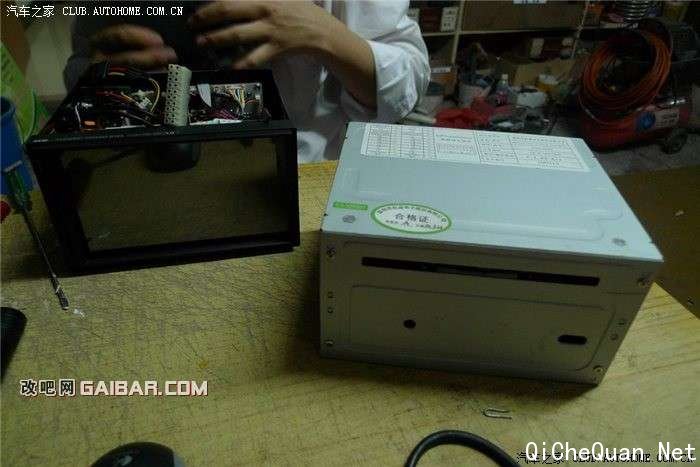

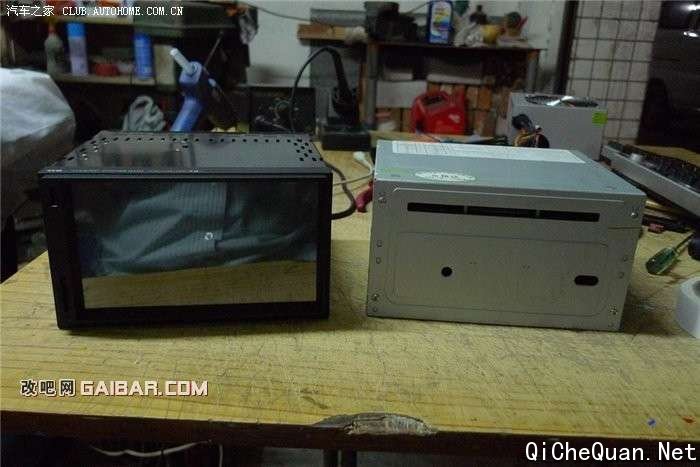

单碟CD 对比

　　辛苦了几个夜晚。。。。

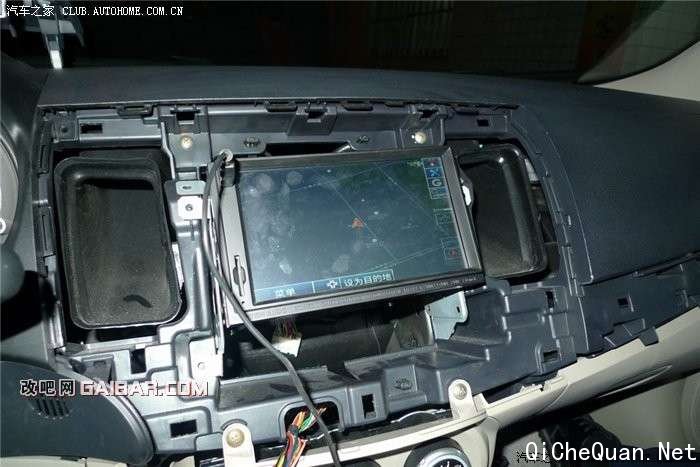

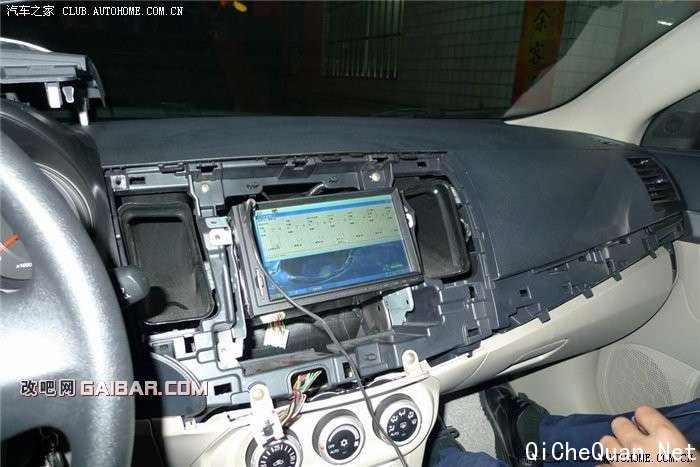

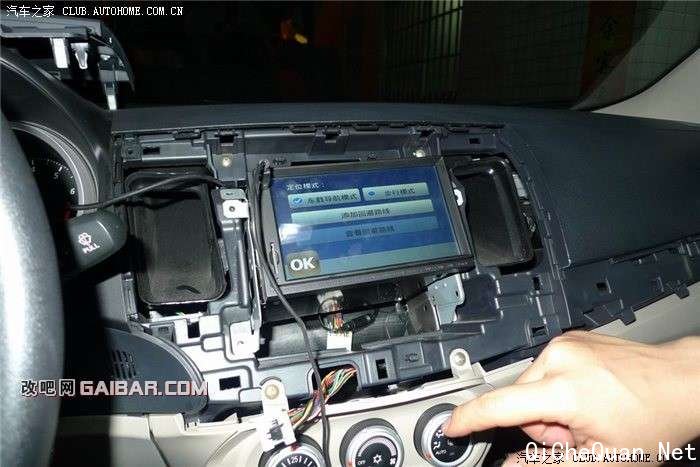

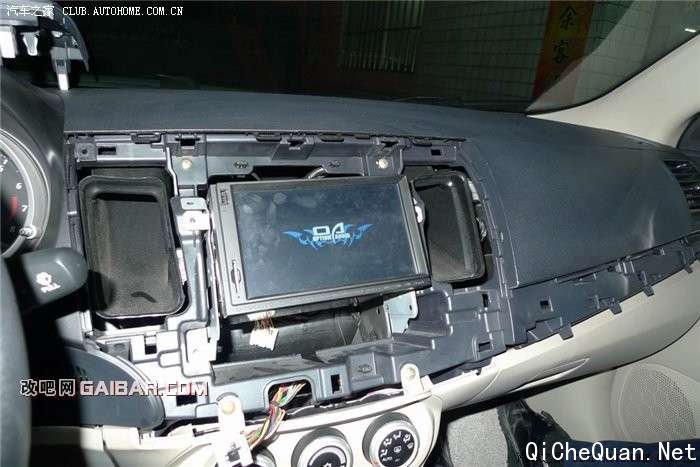

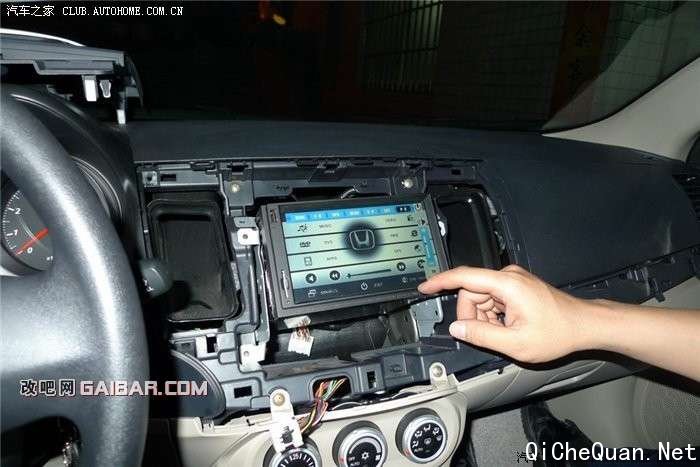

准备上车。。

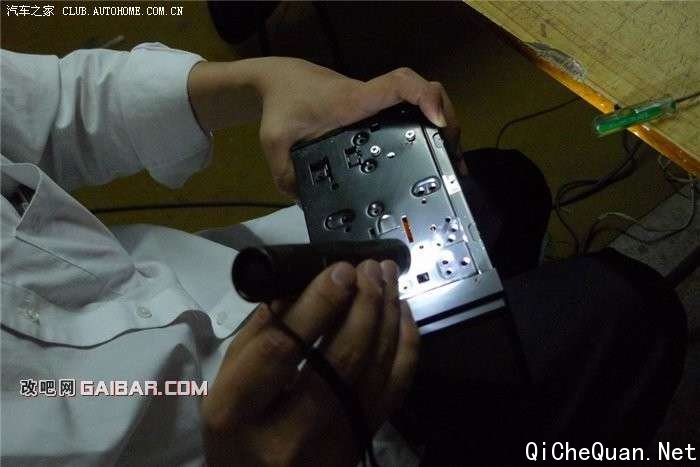

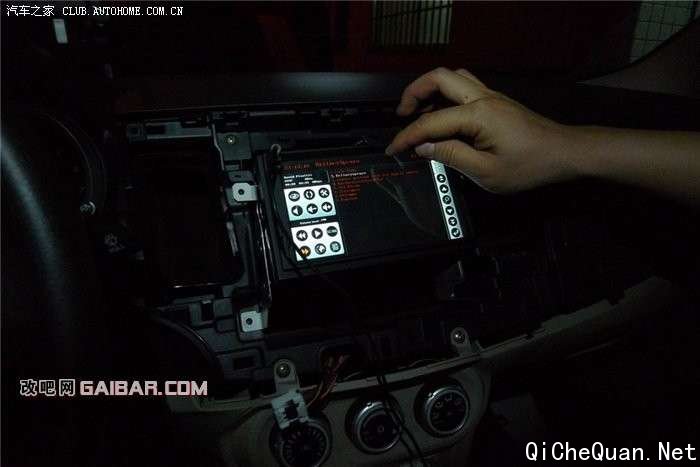

　　上车前检查多次电路

　　用了有线的键盘测试，左面有USB口，下面有SD卡口

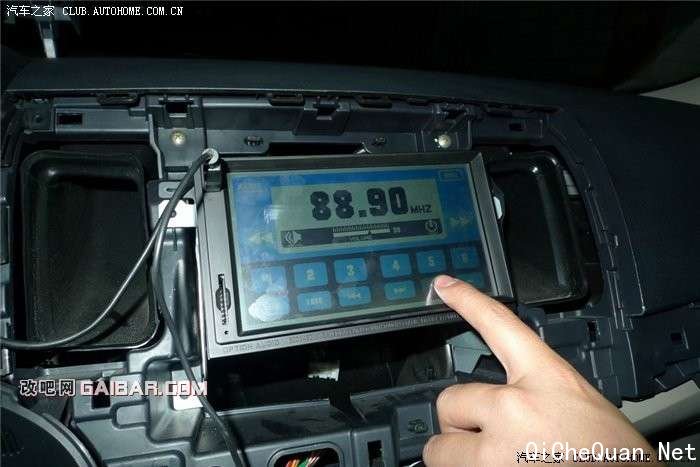

　　这个是原厂的OP收音机界面，还不错的

 点击左上 右下可以切换输入，，倒车自动输入后视

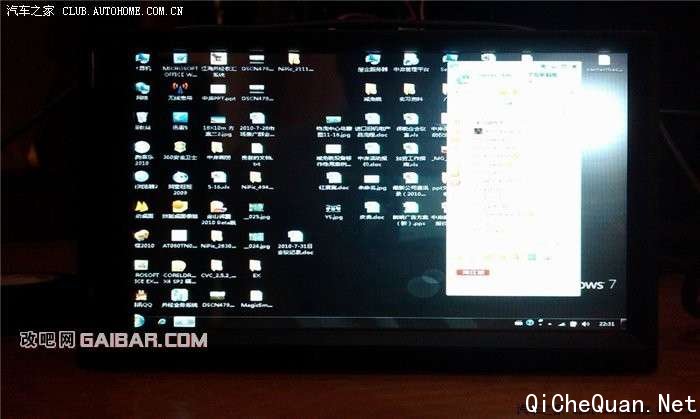

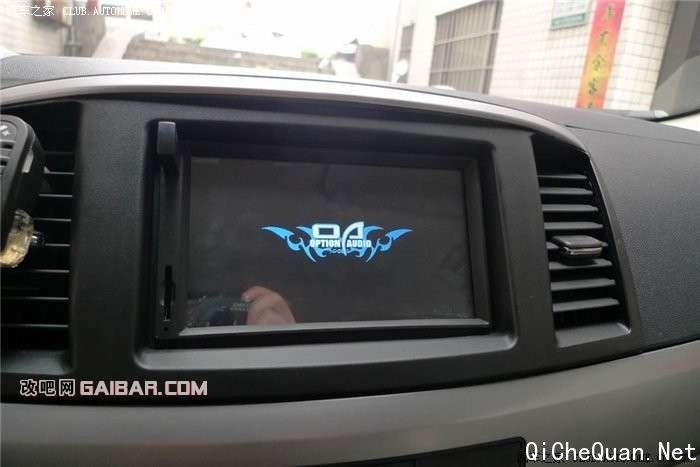

　　开机标志：

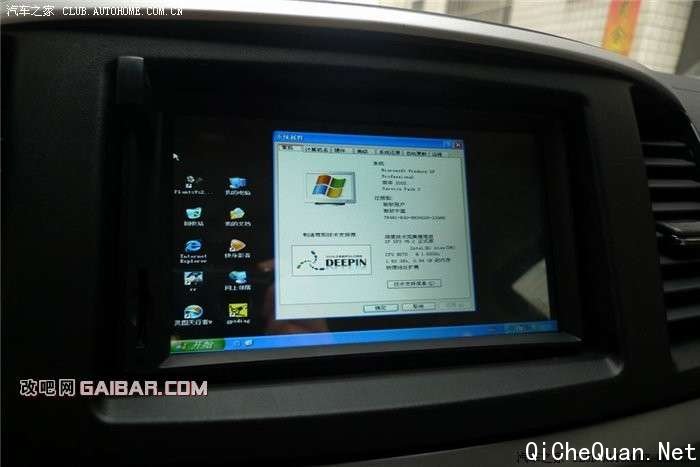

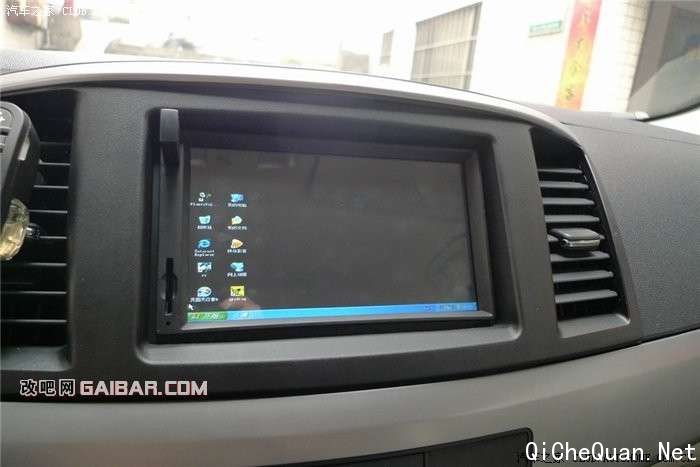

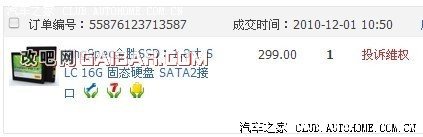

　　用了SSD硬盘。开机360提示大概20秒

　　测试声道是否有误，，，，还真搞错了。要再接过。。。。

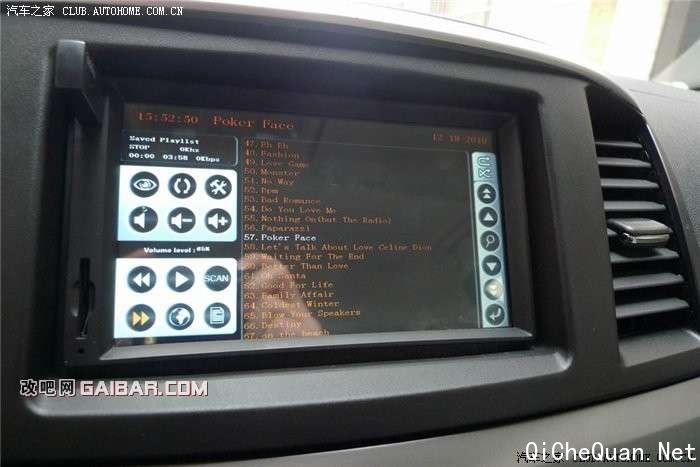

　　放歌

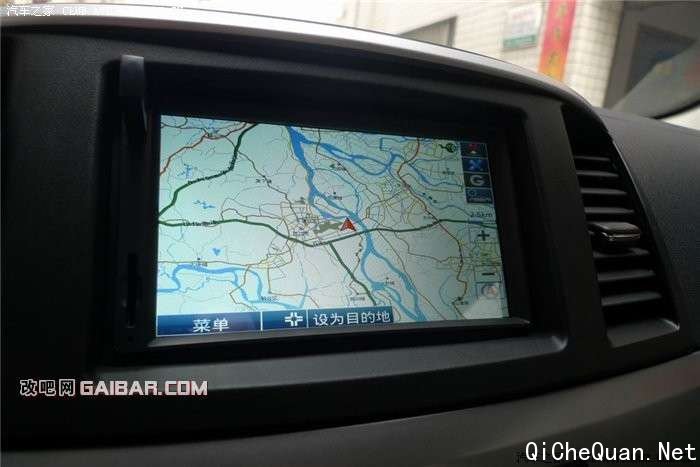

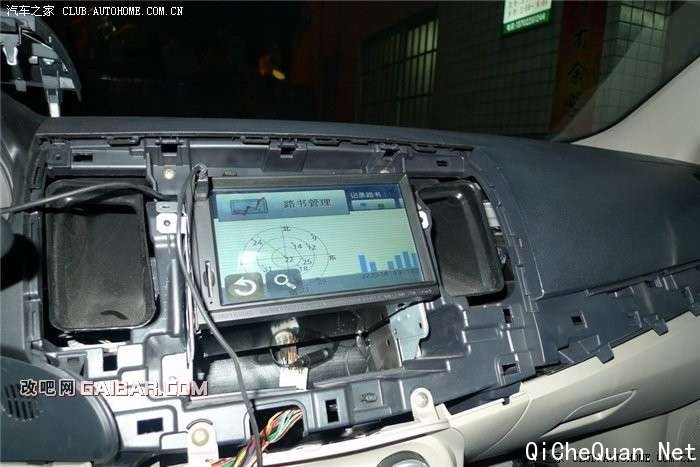

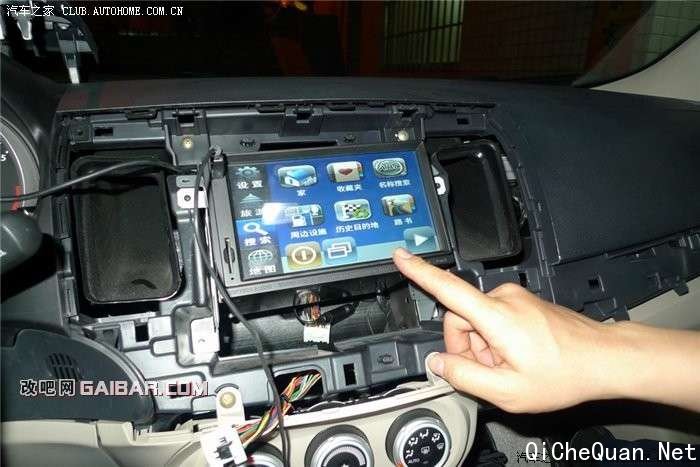

GPS：

　　



　　用的灵图，凯立德还没有PC版本。需要用WCE模拟器

　　



　　

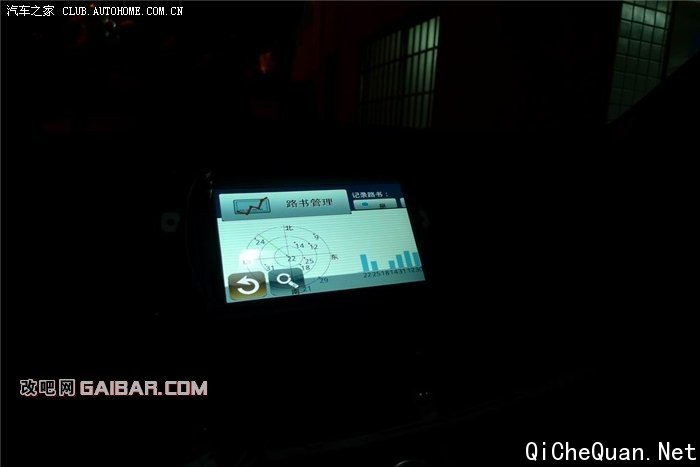

搜星很快。。。。

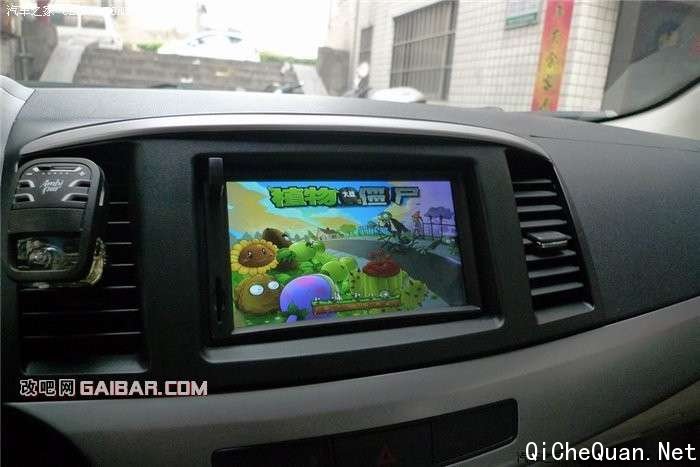

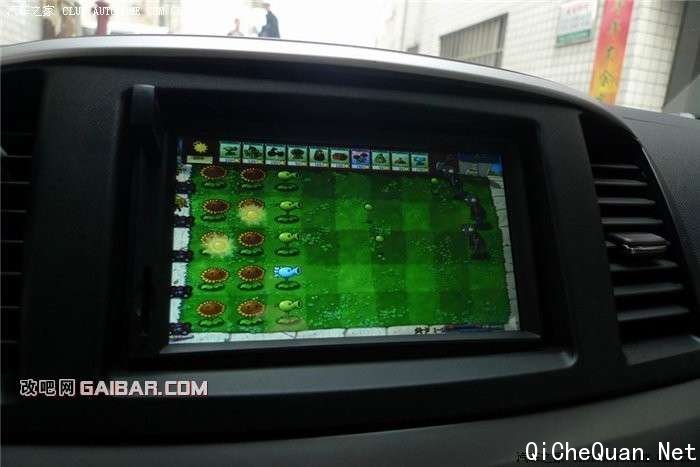

　　来个植物大战僵尸，愤怒的小鸟等等，哈哈

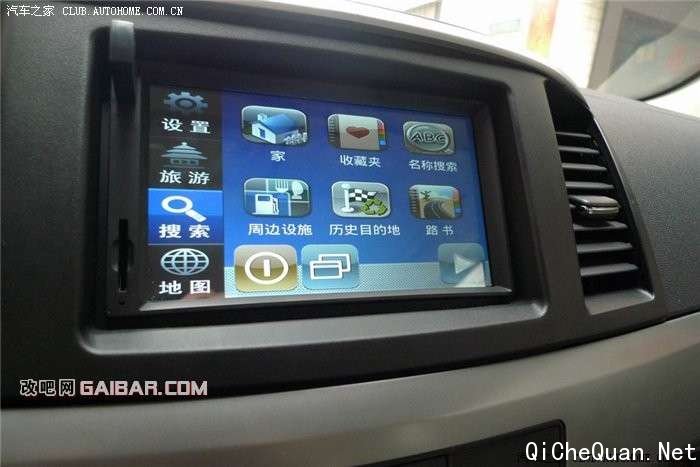

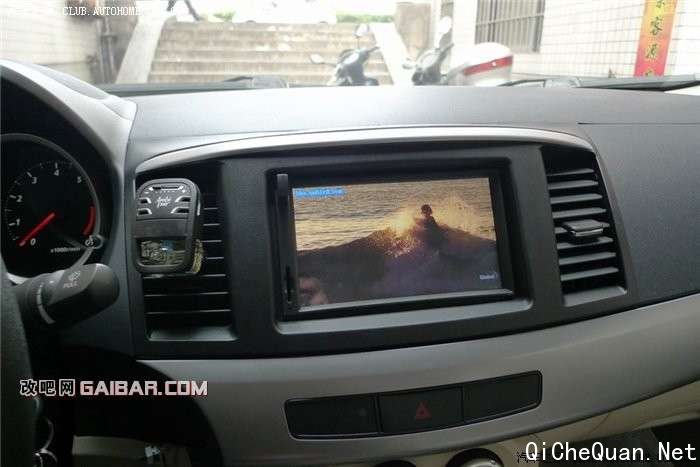

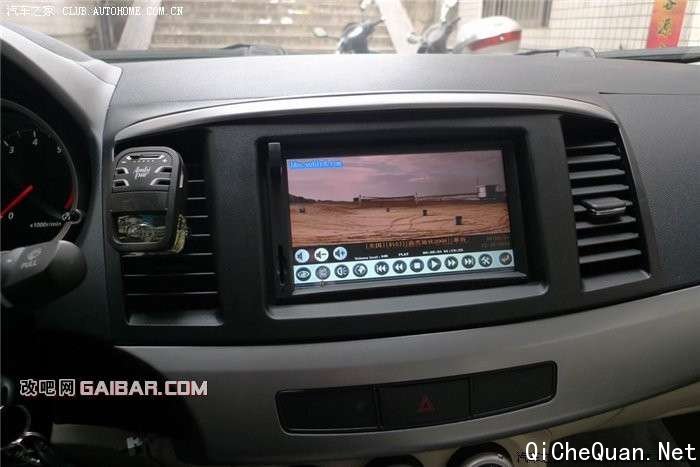

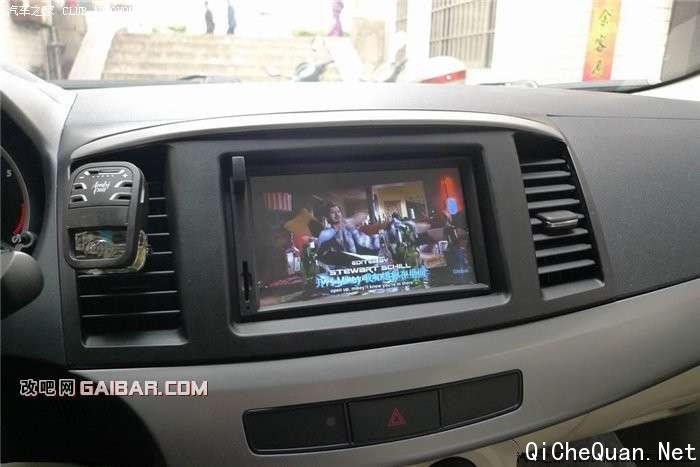

效果图：

　　准高清

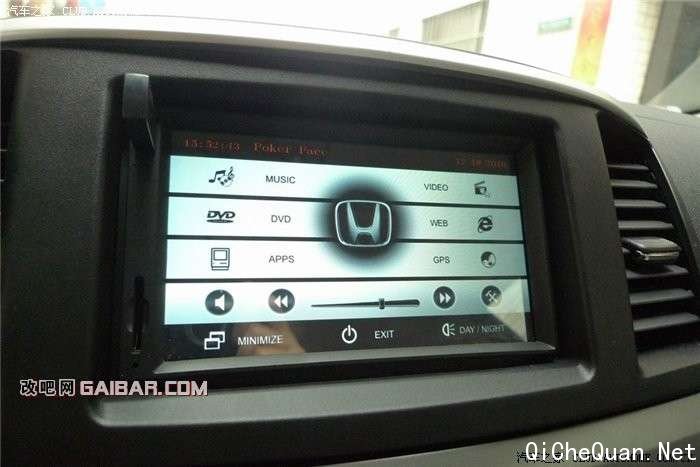

中控软件RR，还没有换皮肤，用了朋友的本田，，，，皮肤N多啊。。。

　　基本完成了，但是还没有插3G上网卡，方向盘还未能控制音量等，需要完善，倒车后视未接，接上后正常。
