9月12日休假前两天CD机突然不读碟了，

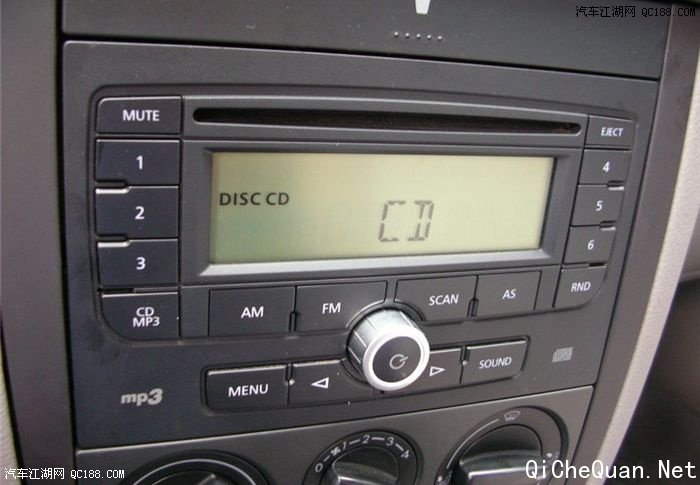

显示屏显示为无碟（NO  DISC），


换了各种CD盘依然如故，


多年前修好过类似的CD、VCD机子，


多数是激光头的透镜脏了......


今天是休假的第二天，


上午没什么事儿，


寻思着看看能不能修一下.....

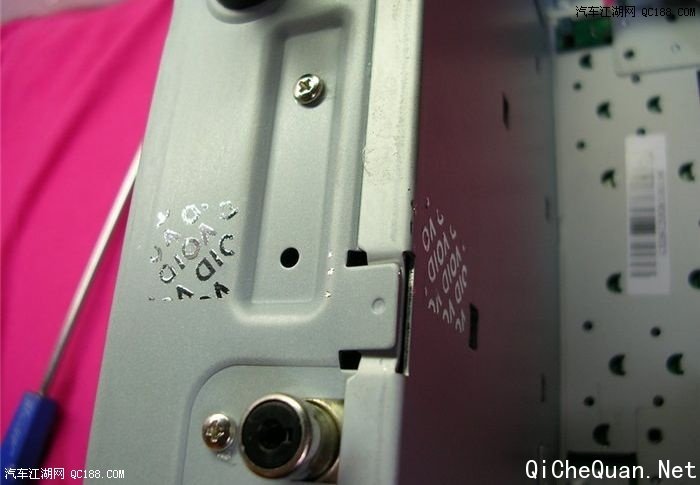

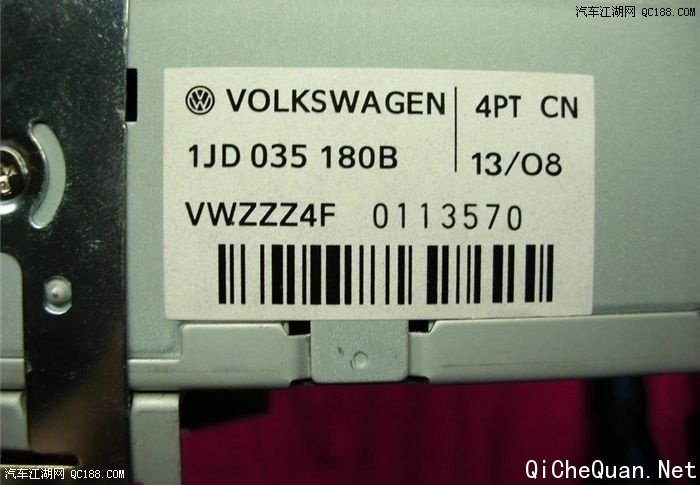

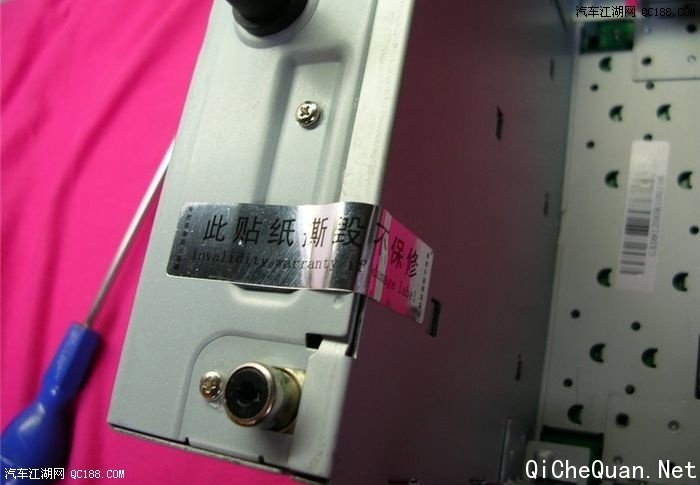

第一个牺牲的就是这标签了，揭掉，必须的




 揭掉标签的残留物，不影响使用，没有清除

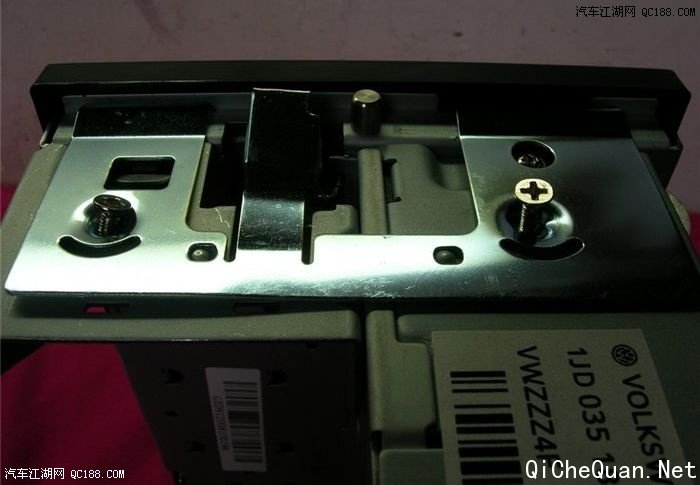

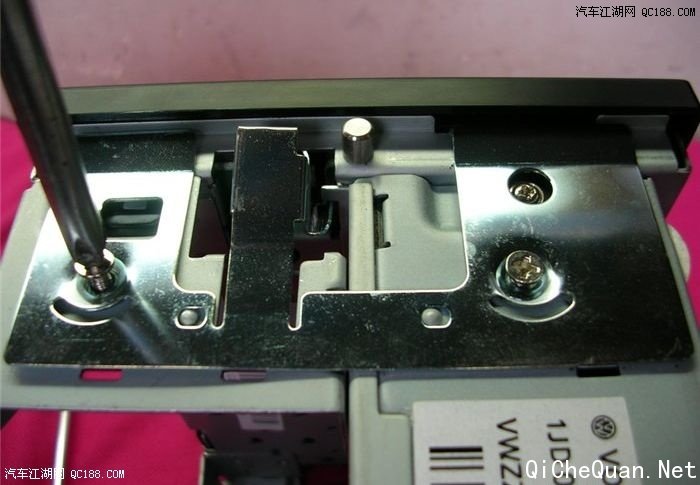

 卸掉机子两边的卡位簧片，共4颗螺丝




 螺丝左短右长，要记清...拆下的零件与固定其的螺丝放在一起，分堆放置，避免混淆

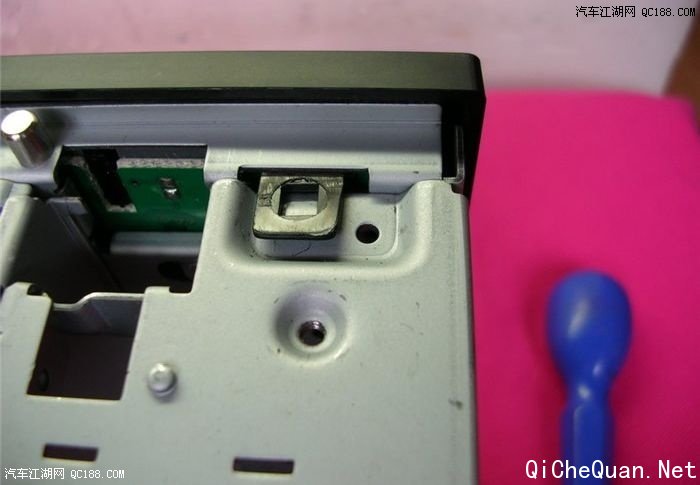

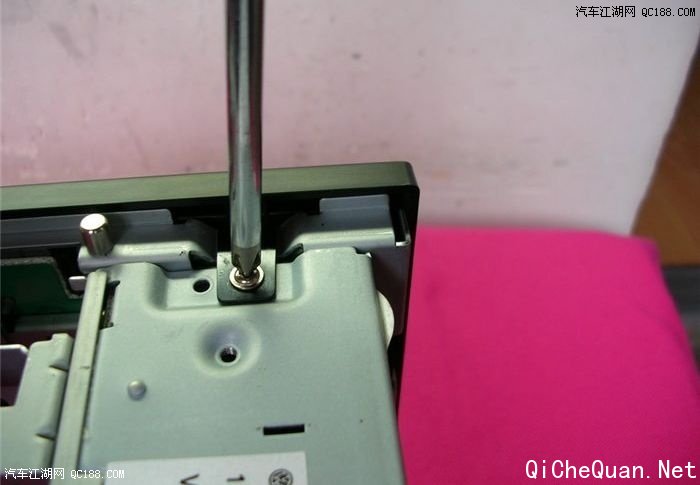

卸掉固定前面板的两条螺丝，另一颗在对面

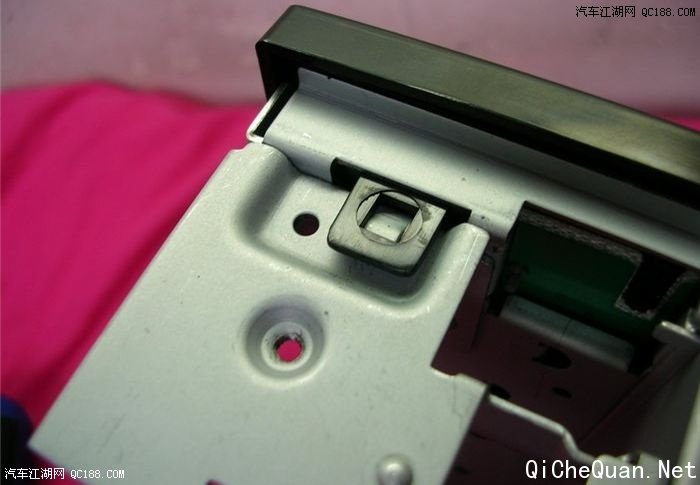

一一小心解除固定面板的8个卡子...

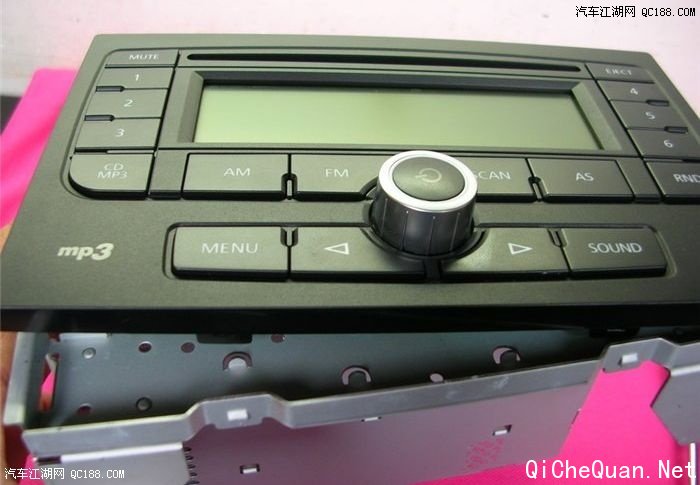

 卡子全部解除后，向前轻拽面板，就会与主机脱离，其线路连接靠中间偏右的排插...




 卸掉这两颗螺丝后，前面板的固定支架就自行下来了...

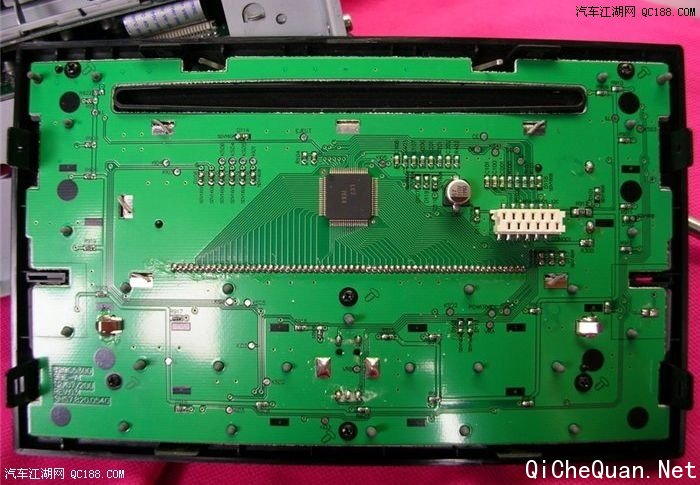

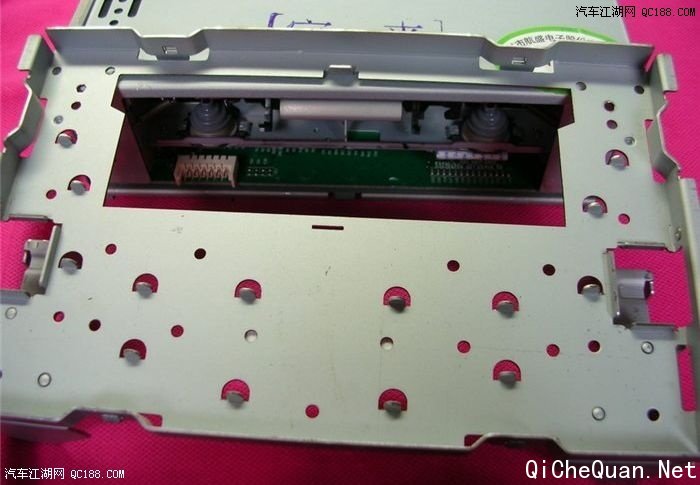

 面板支架与主机分离

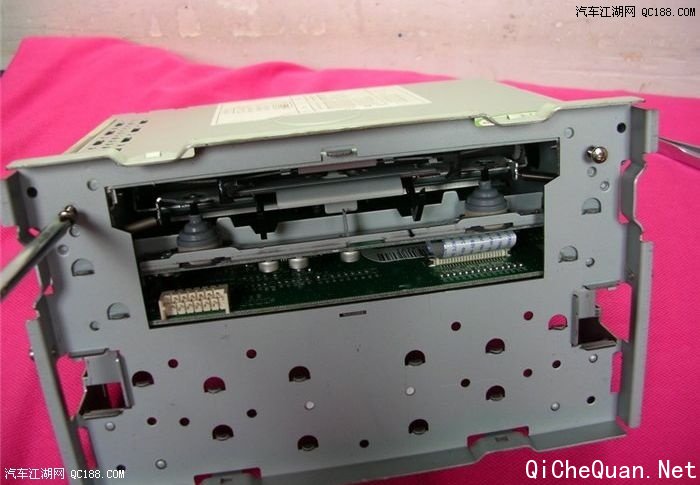

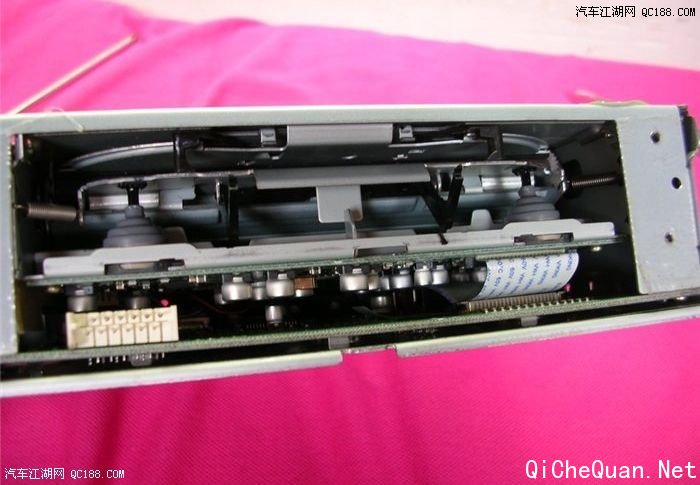

左右两个灰色的橡胶是CD转盘的减震，后面还有个，貌似3个，


减震效果不错，川西很颠的路，CD都不曾跳盘

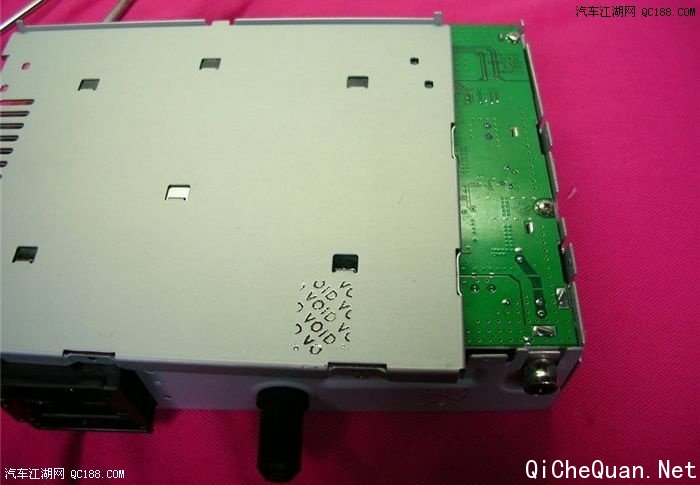

 主机下盖板没有螺丝相连，

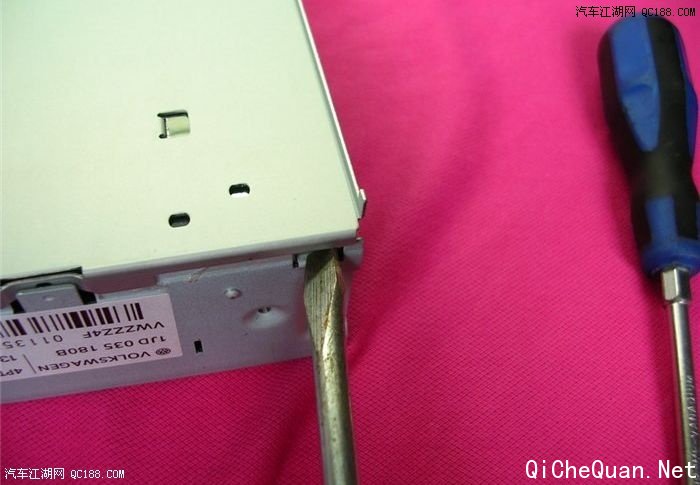

一字螺丝刀轻轻翘起主机下方盖板一角，


整个下盖板很轻松就取下来了...




 脱离了...

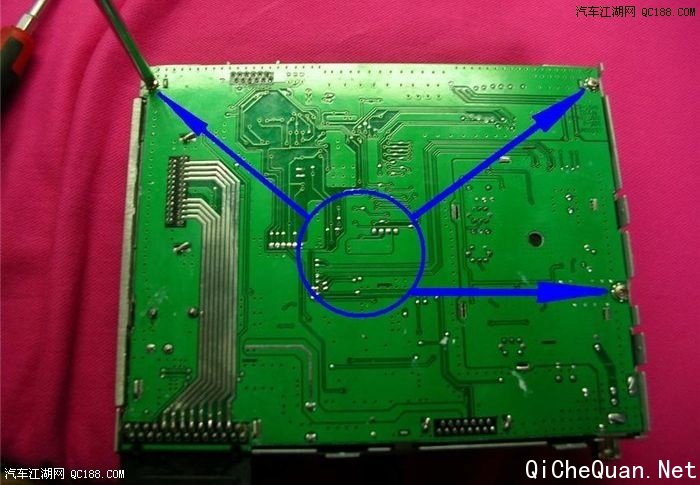

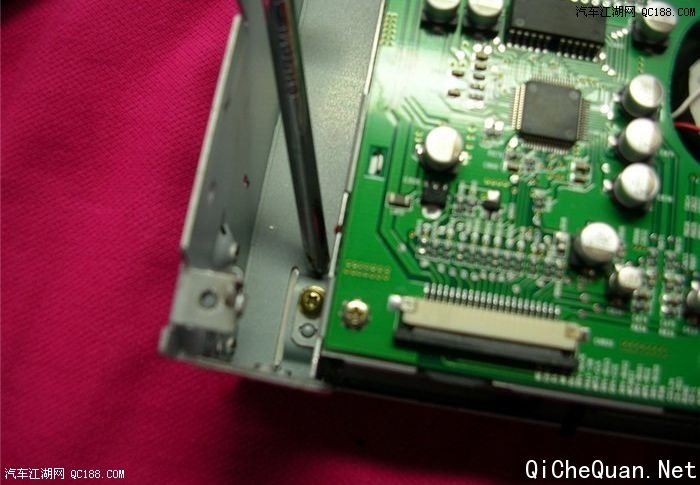

拆卸主板需要卸掉的3颗螺丝...




 还有天线附近的两条...

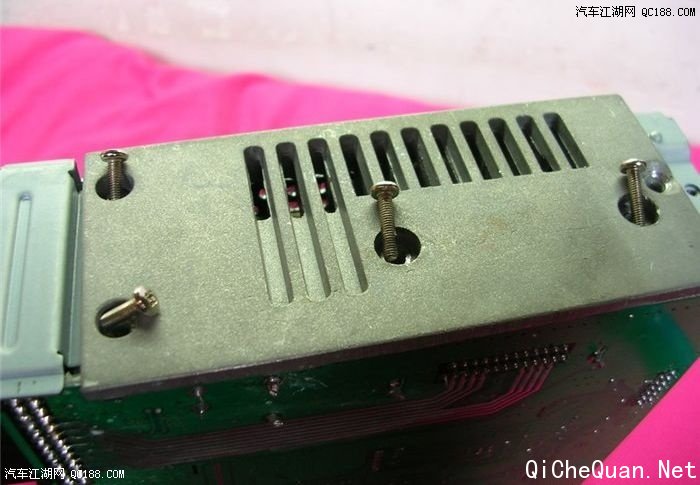

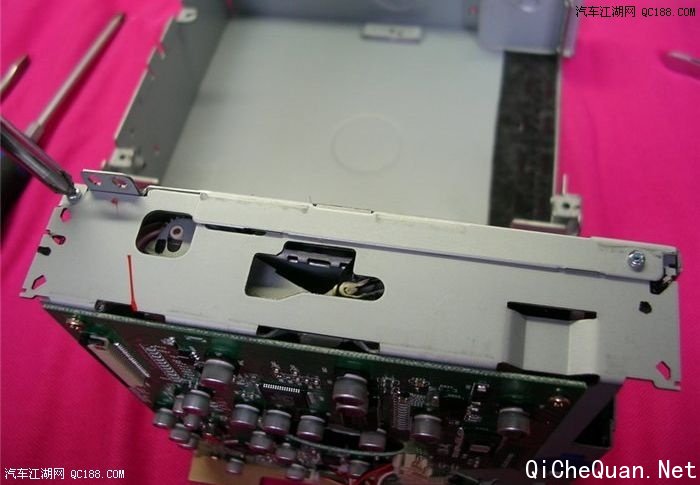

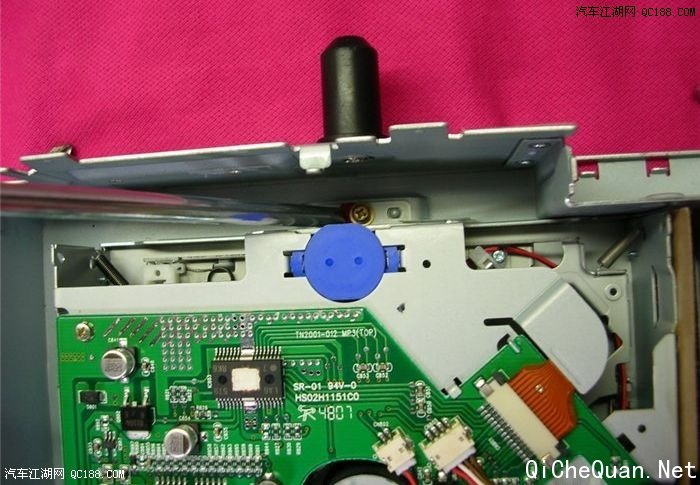

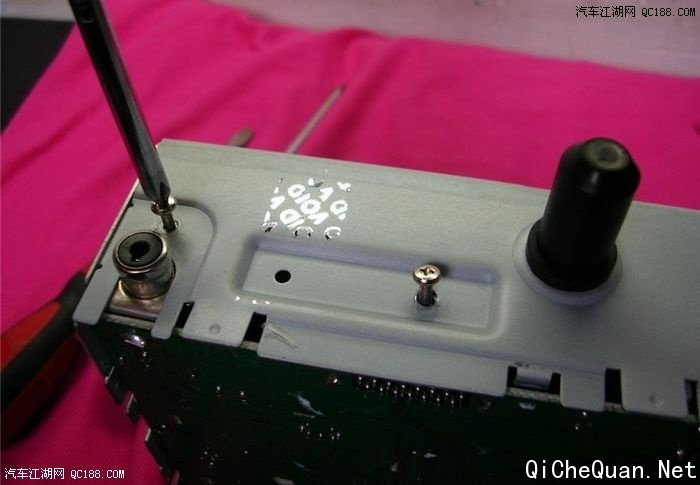

 继续拆：功放散热器上的4条螺丝...

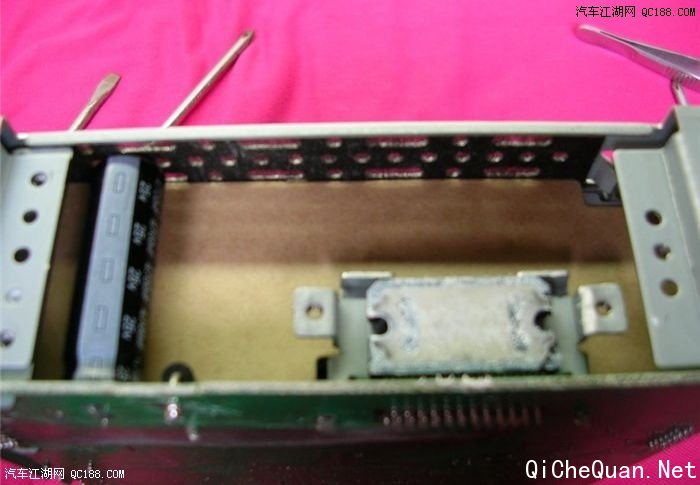

 散热器拿掉以后，PP糊了，拆到这里主板就能取下来了...

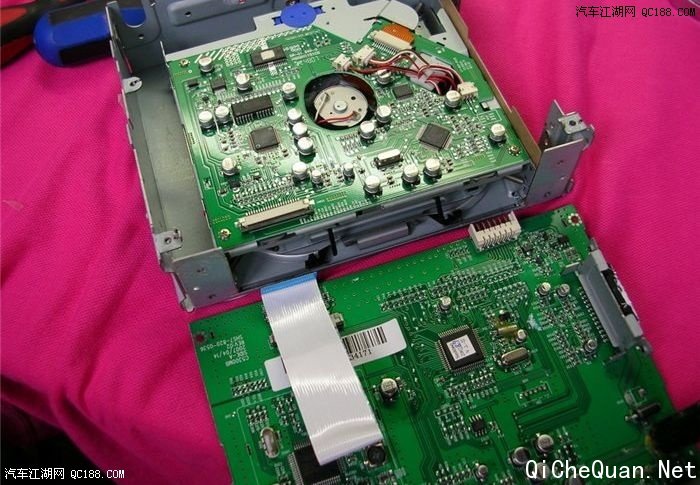

 断开主板与转盘伺服.光学.数字信号转换线路板的排线...

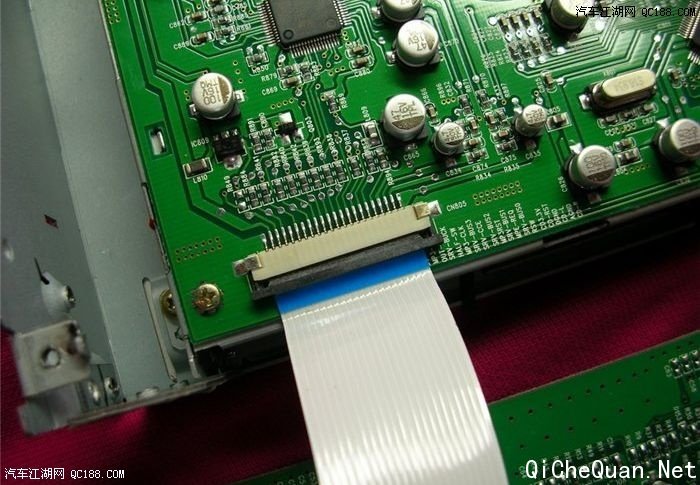

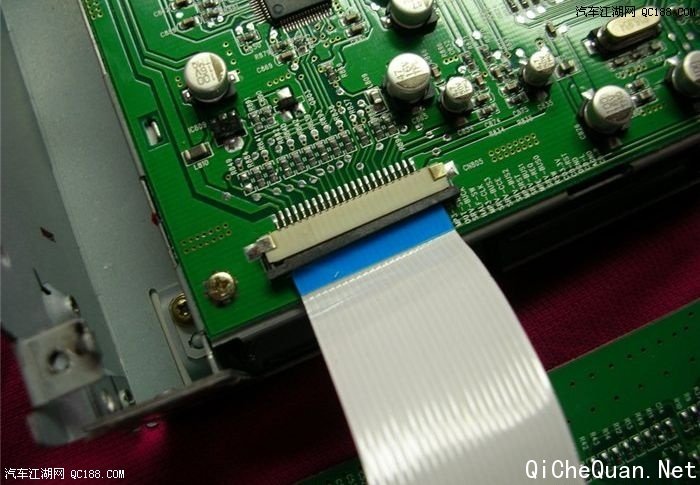

 轻轻向外拉开排线锁紧卡扣，轻拽排线，两块板子彻底分离...

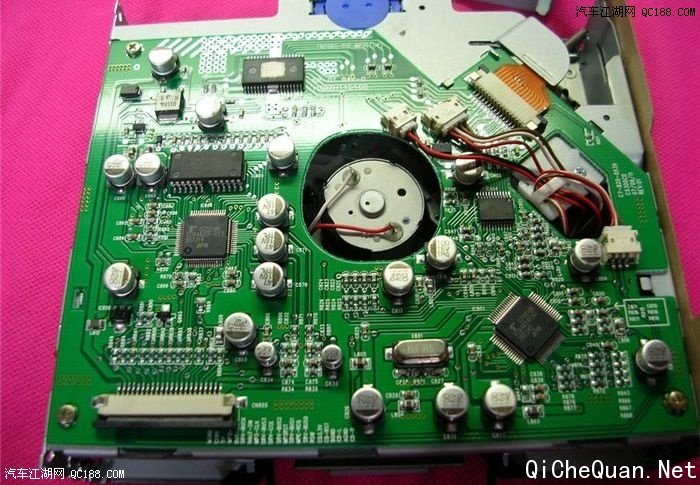

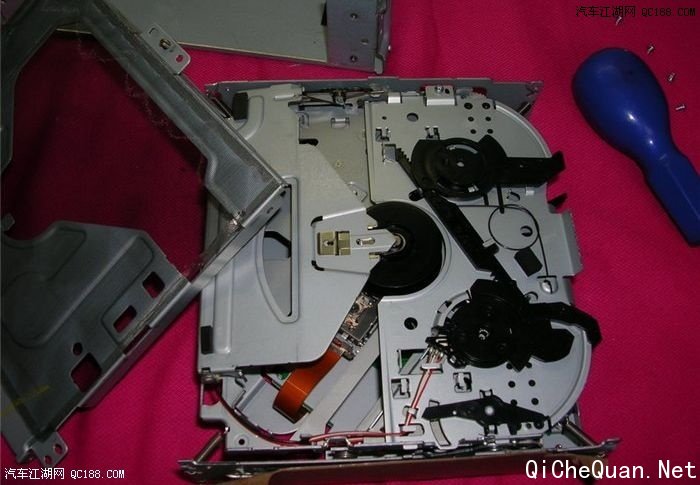

 两板分离，主机里就剩转盘和和其线路板了...

卸掉固定转盘及其线路板的3条螺丝......第一个




 第二个




 第三个




 卸掉这三个螺丝后，转盘部分就能从主机支架里拿出来了


转盘的线路板，到这里这块线路板上的螺丝就不用拆了...

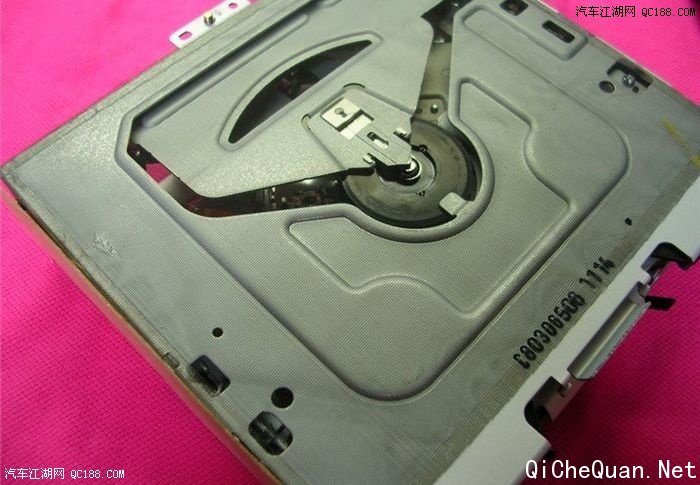

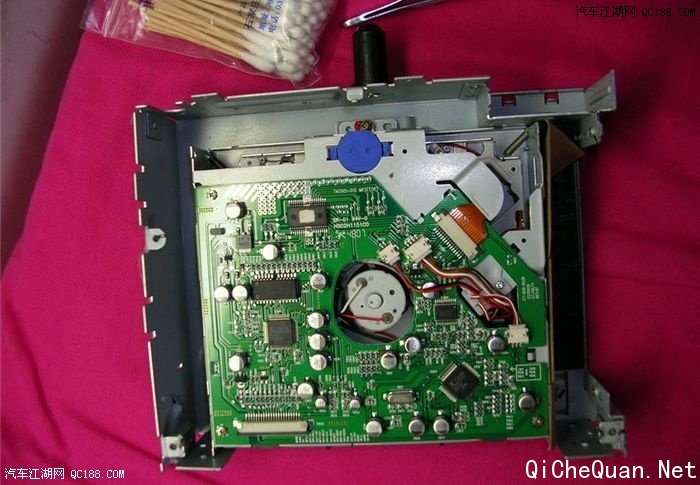

这时候已经能看到激光头的透镜了，


但上面还有个盖板，


盖板上还有细网隔阻，


要想透镜擦擦擦，


还得继续往下拆...


卸掉转盘上方的盖板螺丝，一共四颗，前两颗...




 另一边的两颗螺丝

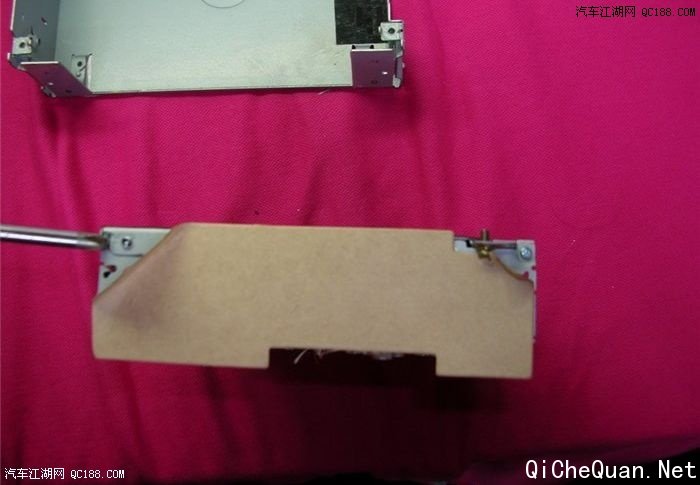

需要揭开部分牛皮纸...

到这一步就能触到激光头的透镜了，拆解工作全部结束...

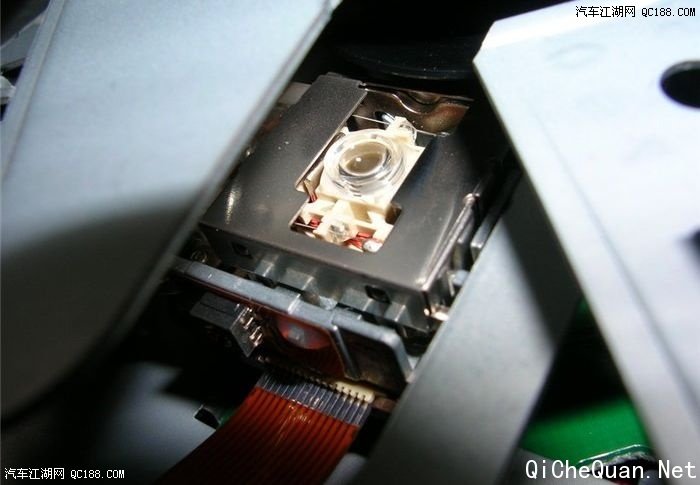

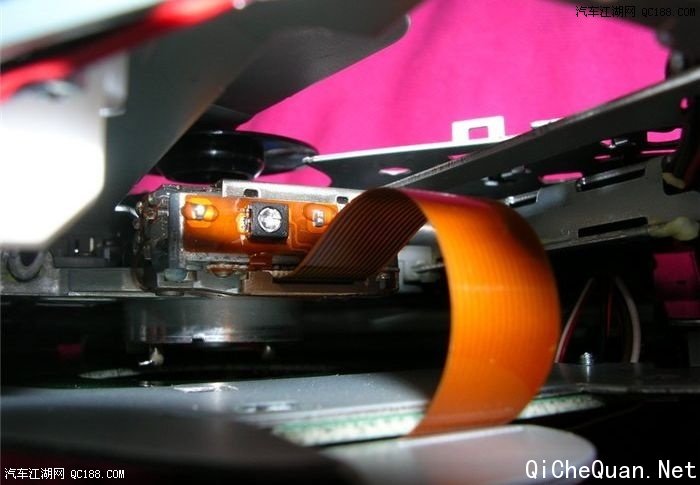

箭头所指就是激光头的透镜了，


一般情况下肉眼很难发现其脏污，


赶巧了一粒不大的灰尘就会令其罢工，


之前帮朋友维修CD遇到过多次此种情况，


9成擦擦就好了，


但愿这次也能行...




排线上方左侧有个黑色的微型可调电阻，


它就是调整激光头功率的，


一般情况下不用调整，


擦洗激光头透镜无效的情况下可以考虑...

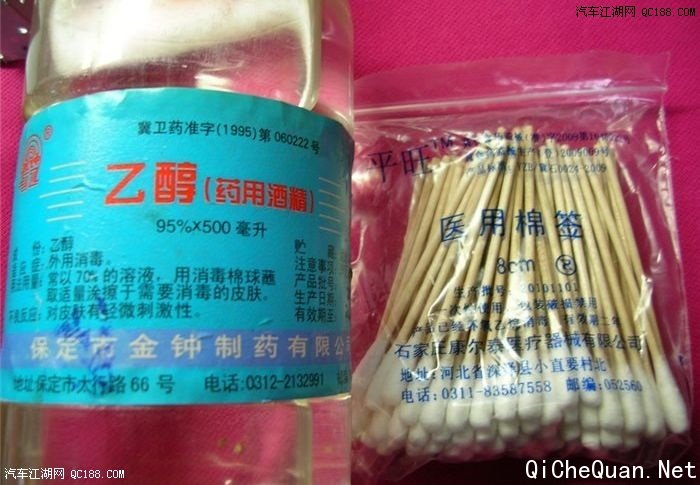

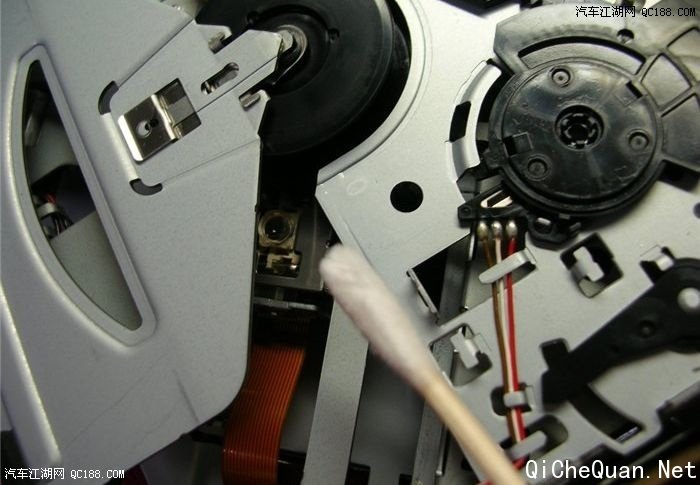

 此次擦洗激光头的两件物品




擦洗要点：


1.棉签沾满酒精，再用干净的干棉布挤干，略微潮湿即可


2.动作一定要轻柔，避免透镜移位，损坏...


3.至少要擦3次，用3根棉签


4.最后用干棉签轻擦一遍，彻底去除酒精




 轻擦...此过程的重点




 处理完毕后......


图片可以较为清晰的展现擦洗后透镜右边金属支架顺擦过的痕迹...

准备复原，提前将各零件及其螺丝归堆很重要，装起来就快多了...

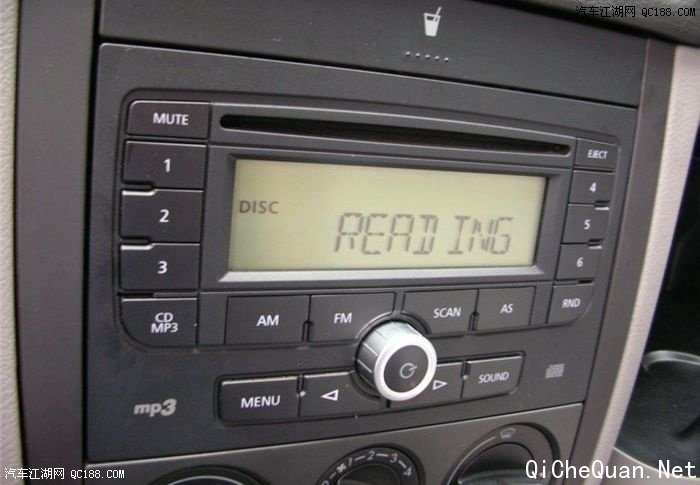

 回装完毕，经典CD机的型号...

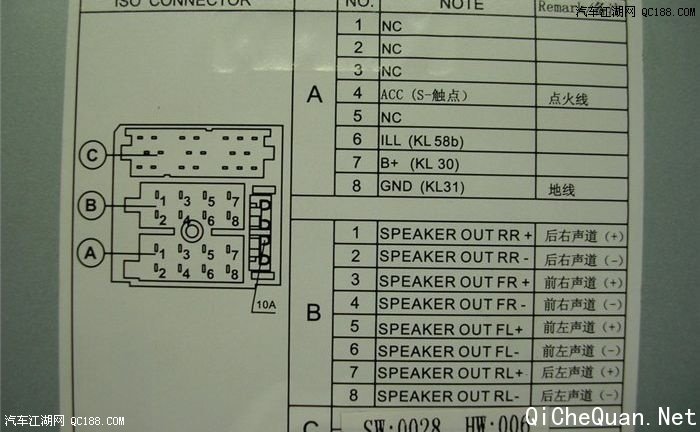

 接线图




 去年这时候索赔的，索赔的零件两年质保期内有效


出了质保期就不管了


平时保养维修自费更换的零件，本地4S的政策是非易损件质保一年




装车就简单多了


对准位置往里一推完事


记得再用力往里摁两边的中间位置


直到两边都出现“咔哒”的声音


O了

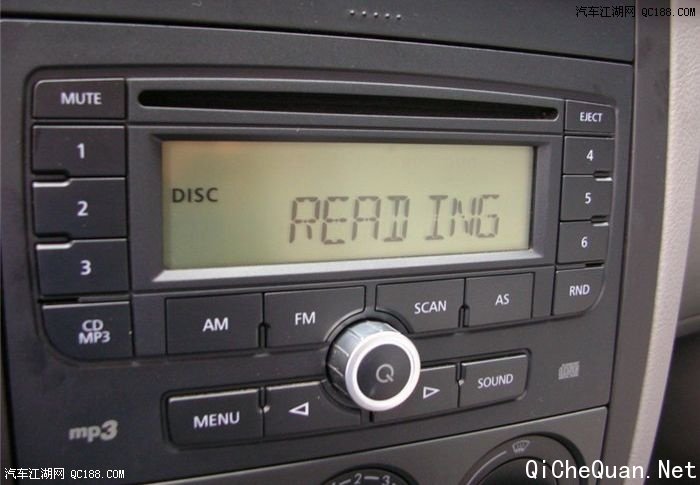

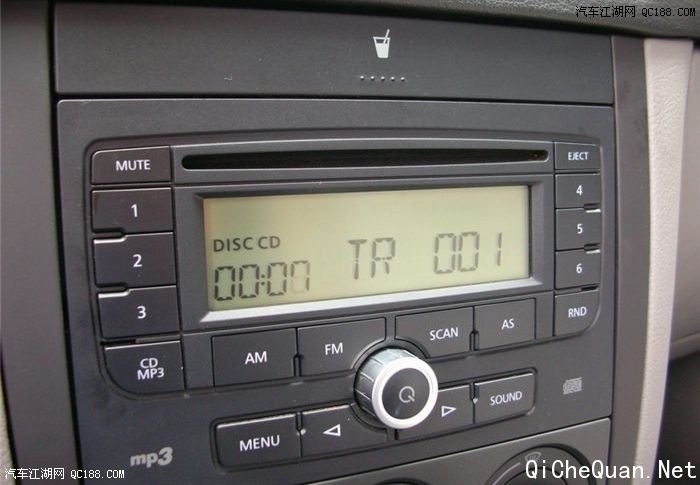

试机：先放一张正版盘，没问题，数秒钟就开始出声音了










再放一张刻录盘







没问题的，小功告成！


此次维修历时1.5小时，


花费4个棉签加4滴酒精


一毛钱吧


呵呵
