福美来三代加装氛围灯作业。

　　在气配城买了两条蓝色氛围灯,15元一件,共30元,今天趁有点时间,将它装上....

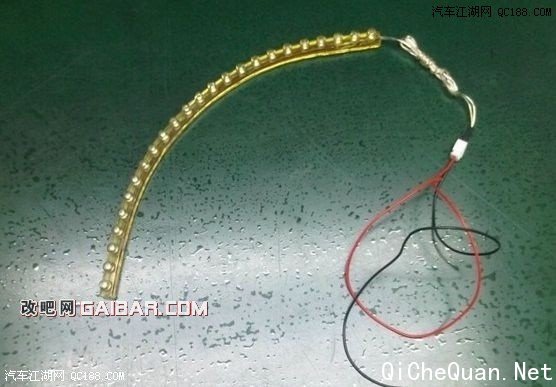

　　考虑到寿命问题,我这次选用的是发光二极管,二极管物理结构为PN半导体,正向阻值大,反向阻值少,意思说就是有极性的,所以不能接反...

　　

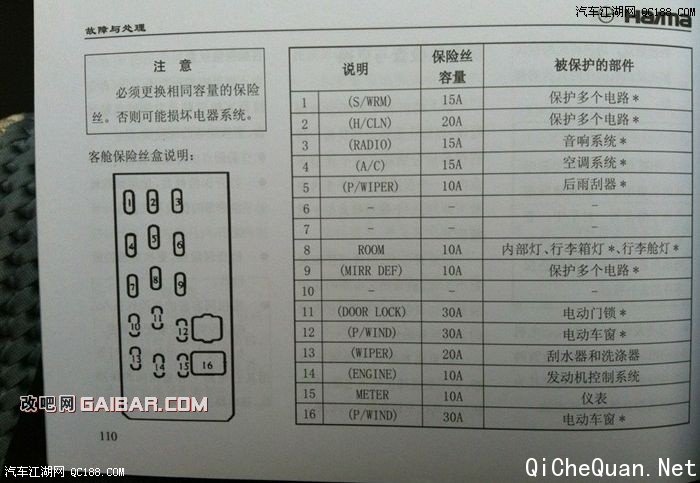

　　首先要感谢车友提供的保险盒示意图,让整个过程事半功倍..

　　



　　8号保险丝为顶灯,行李箱灯等供电电路保险.. 安装过程过,不小心将8号保险烧了,所以,最好必将重要的电路保险拔出来..例如8-9..

　　

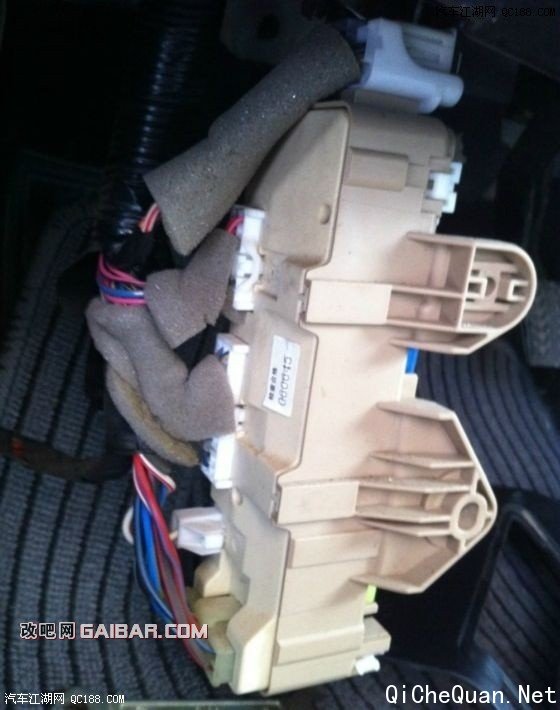

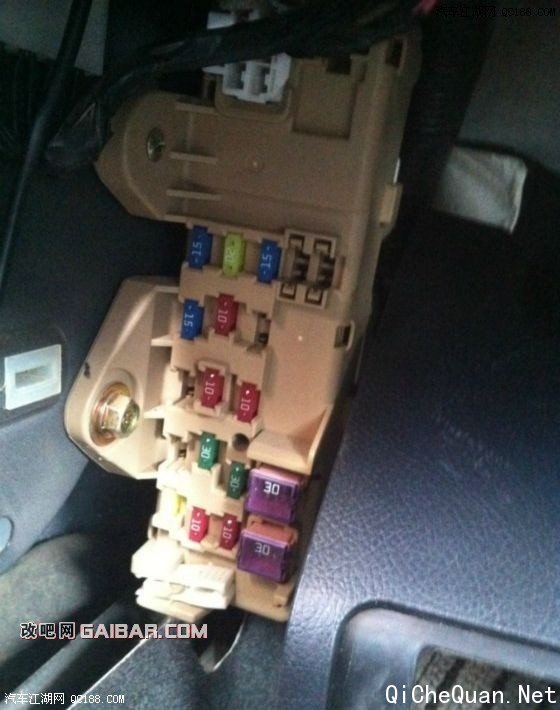

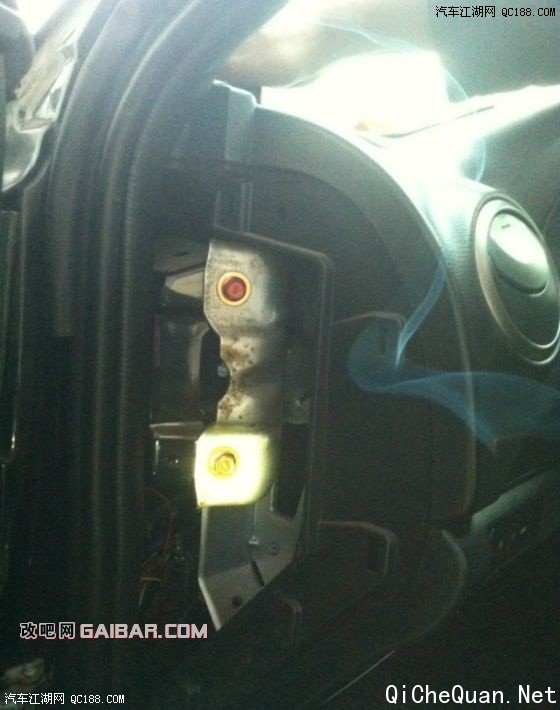

      氛围灯选用10安的电源供电,所以,打开保险盒后.一目了然...

　　



　　包扎得很整齐...


　　我装氛围灯的原理是通过控制线来控制开灯关灯,不是其他车友将灯接到夜视灯上..


　　所以,接下来必需找到一根控制线...控制线为负极性..

　　

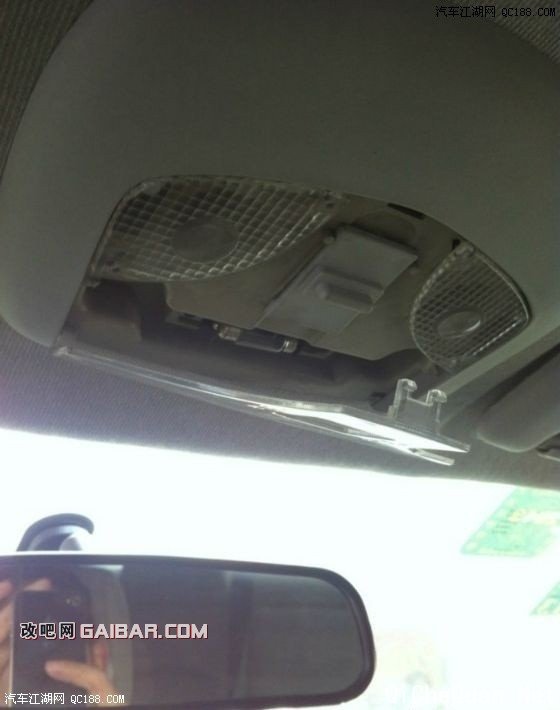

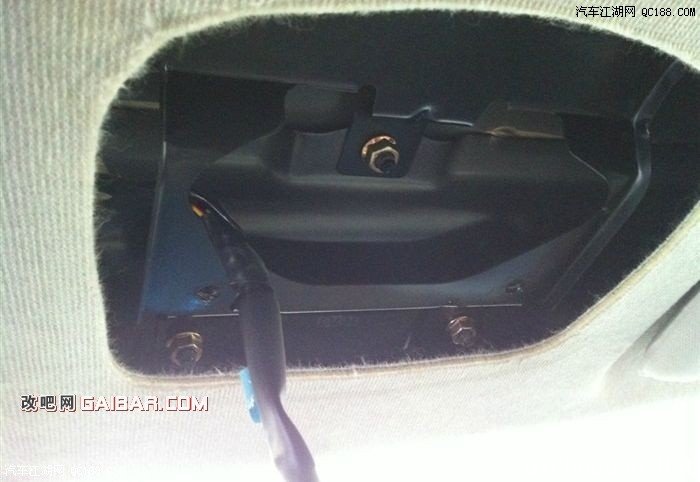

　　先将顶下拆下来.....

　　

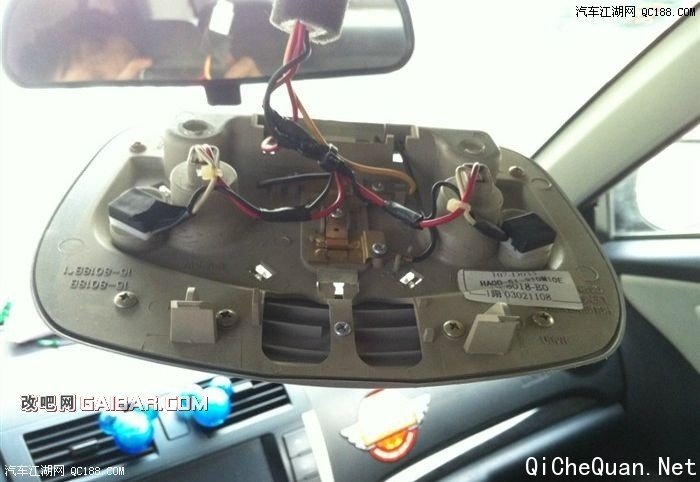

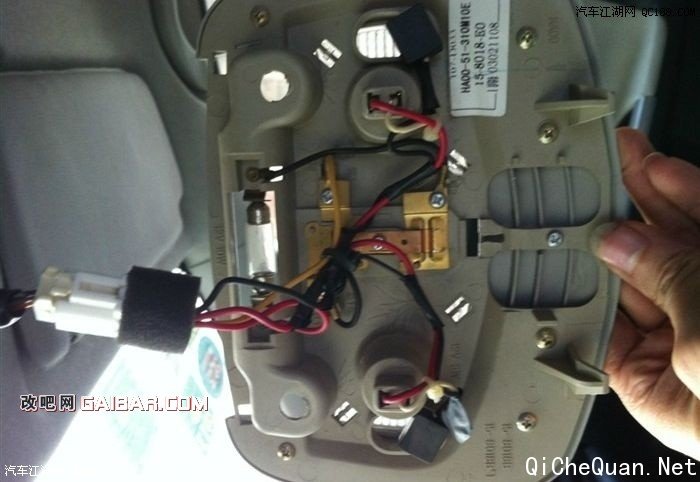

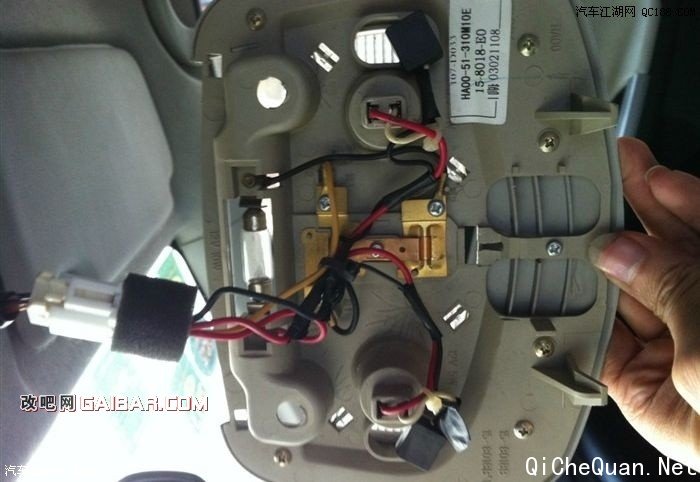

      这时候,可以清楚了解到,福三的顶灯是通过负极来开关的.黄色线就是控制线...

　　



　　



　　



　　

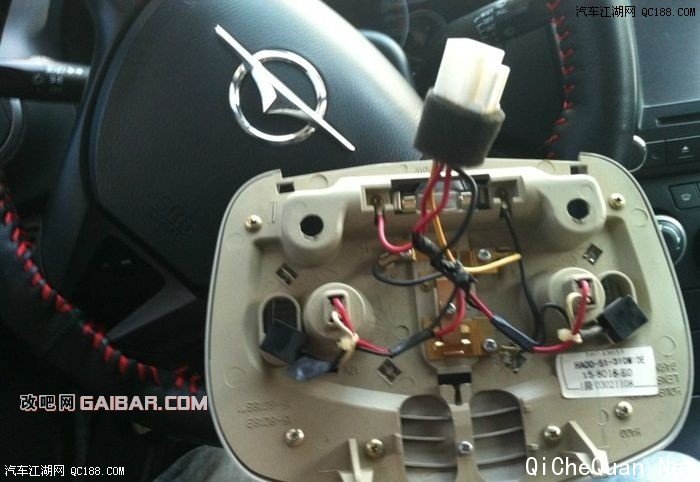

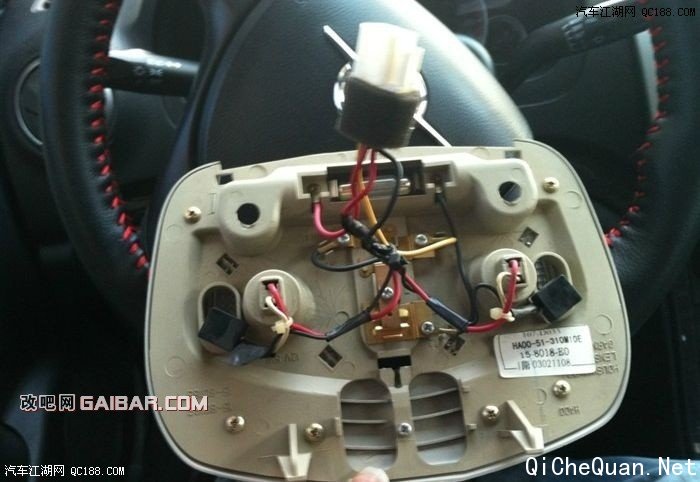

      手机对焦不是很清楚...黄红线是接顶灯总成的粗线,绿红是正极,黑线为接地...可以理解为负极.

　　



　　



　　平常,我们把顶灯拔到最后的位置,就是黄色与黑色接通..拔到最开的位置,就是红线与黑色接通,红线为常12v,即任何什么时候都有12v的电压...

　　

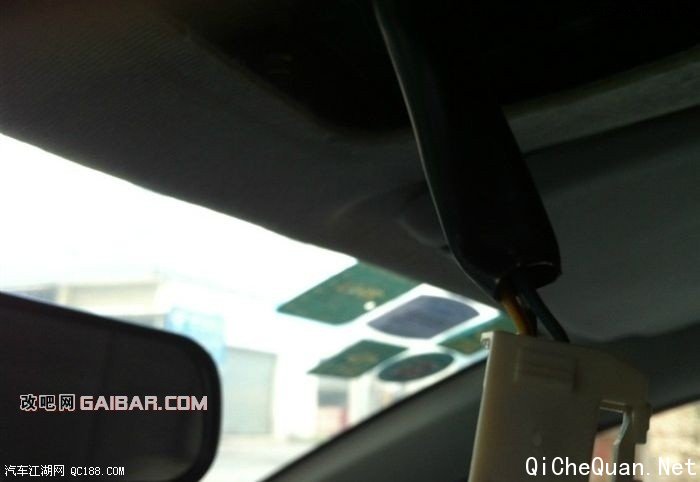

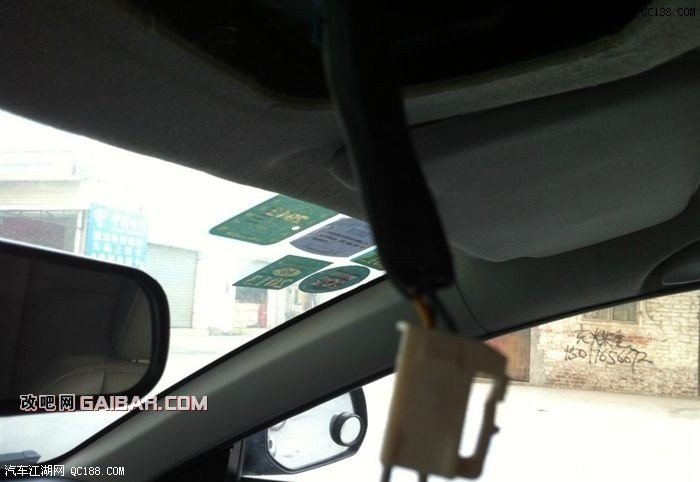

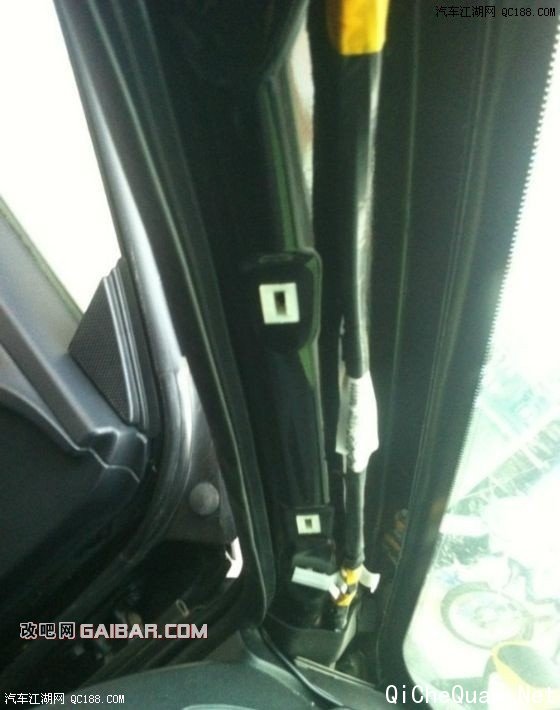

     现在找到了黄色控制线,黄色控制线与中控控制器之间还有一个转接口,所以苦于没有经验找到控制线,有必要将a柱板拆下来..

　　

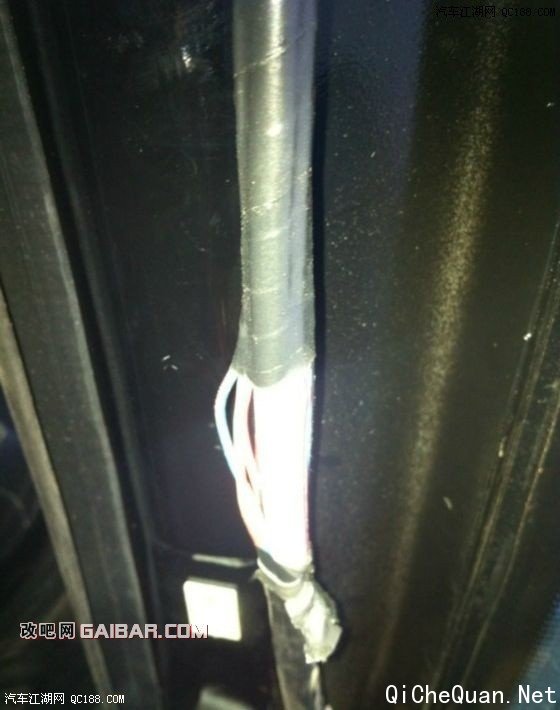

　　一步一步查找控制线的走向.这是最原始.的跑线方法....

　　



　　

      不知不觉,已经拆得零零碎碎了......

　　



　　最粗的白色线为收音机接收天线...估计为75欧母同轴线..

　　



　　杯具图,由于操作不细心,发生短路,将8号的保险丝烧掉了,这时候福三通电后,打针会乱动,水温表最高.此时无法打着为.所以,通过保险盒示意图,我将5号保险丝代替到8号..


　　接线很简单,不用上图了,多此一举,无非就是将两条发光二极管并联分好正负极性接到8号保险丝输出的电路上.


　　开始也提到,控制线为负极性,所以发光二极管的负极当然是接到这里去了...

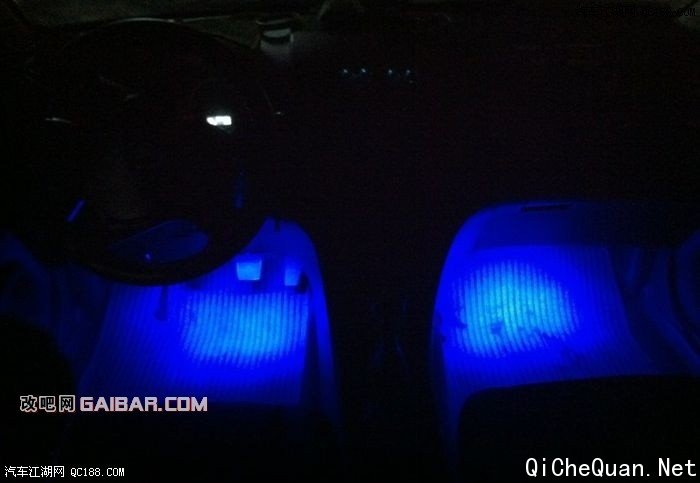

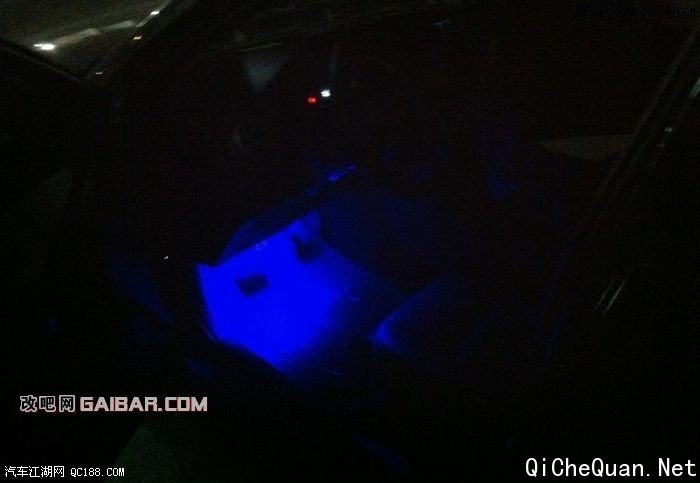

　　最后看看效果图...


　　全程费用为15元*2=30元....
